بالانس فن سانتریفیوژ فقط به یک دستگاه گران و یک وزنه‌ی کوچک خلاصه نمی‌شود (برای آشنایی با تجهیزات، دستگاه بالانس فن را هم ببینید). نیمی از موفقیت به کارهایی برمی‌گردد که پیش از روشن کردن دستگاه انجام می‌دهید: قفل‌گذاری، تمیزکاری، بازرسی و ثبت اطلاعات.
این مقاله را مثل یک دستورکار کارگاهی نوشته‌ایم؛ مرحله‌به‌مرحله و همراه با هشدارهایی که بیشتر از تجربه‌ی اشتباه‌ها آمده‌اند. اگر فن شما بکوارد، فوروارد یا شعاعی است، ترتیب کار تقریباً یکسان است و فقط جزئیات نصب وزنه فرق می‌کند.

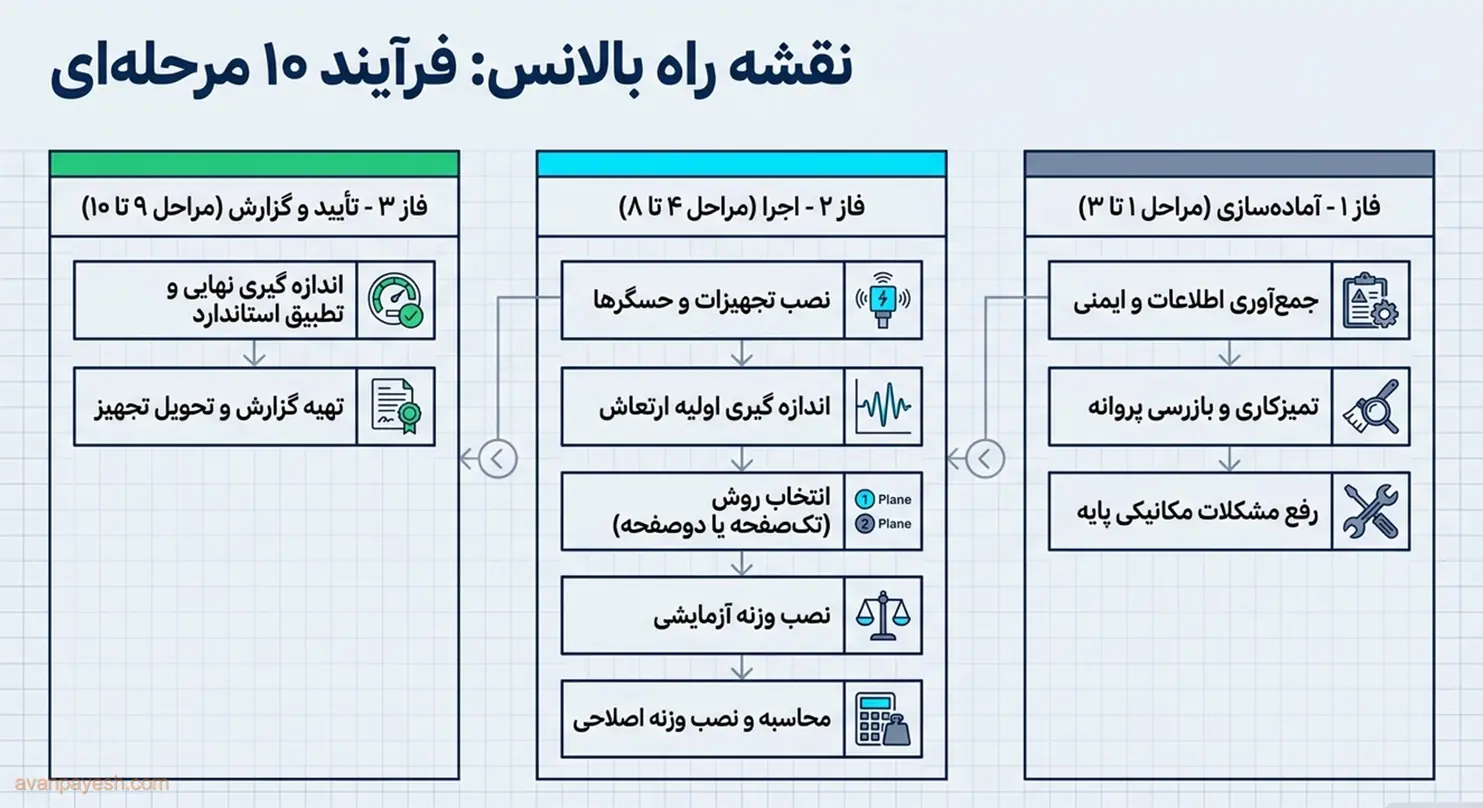

نقشه‌ی راه ده‌مرحله‌ای بالانس فن
پیش از ورود به جزئیات، ترتیب کلی کار را ببینید: ابتدا ایمنی و جمع‌آوری اطلاعات، بعد تمیزکاری و بازرسی، سپس رفع مشکل‌های مکانیکی، نصب حسگرها، اندازه‌گیری اولیه، انتخاب روش بالانس، وزنه‌ی آزمایشی، وزنه‌ی اصلاحی، اندازه‌گیری نهایی و در آخر گزارش.
رعایت همین ترتیب جلوی بیشتر دوباره‌کاری‌ها را می‌گیرد. بالانس کردن فنی که هنوز رسوب دارد یا پایه‌اش شل است، یعنی انجام یک کار درست روی پایه‌ای نادرست.

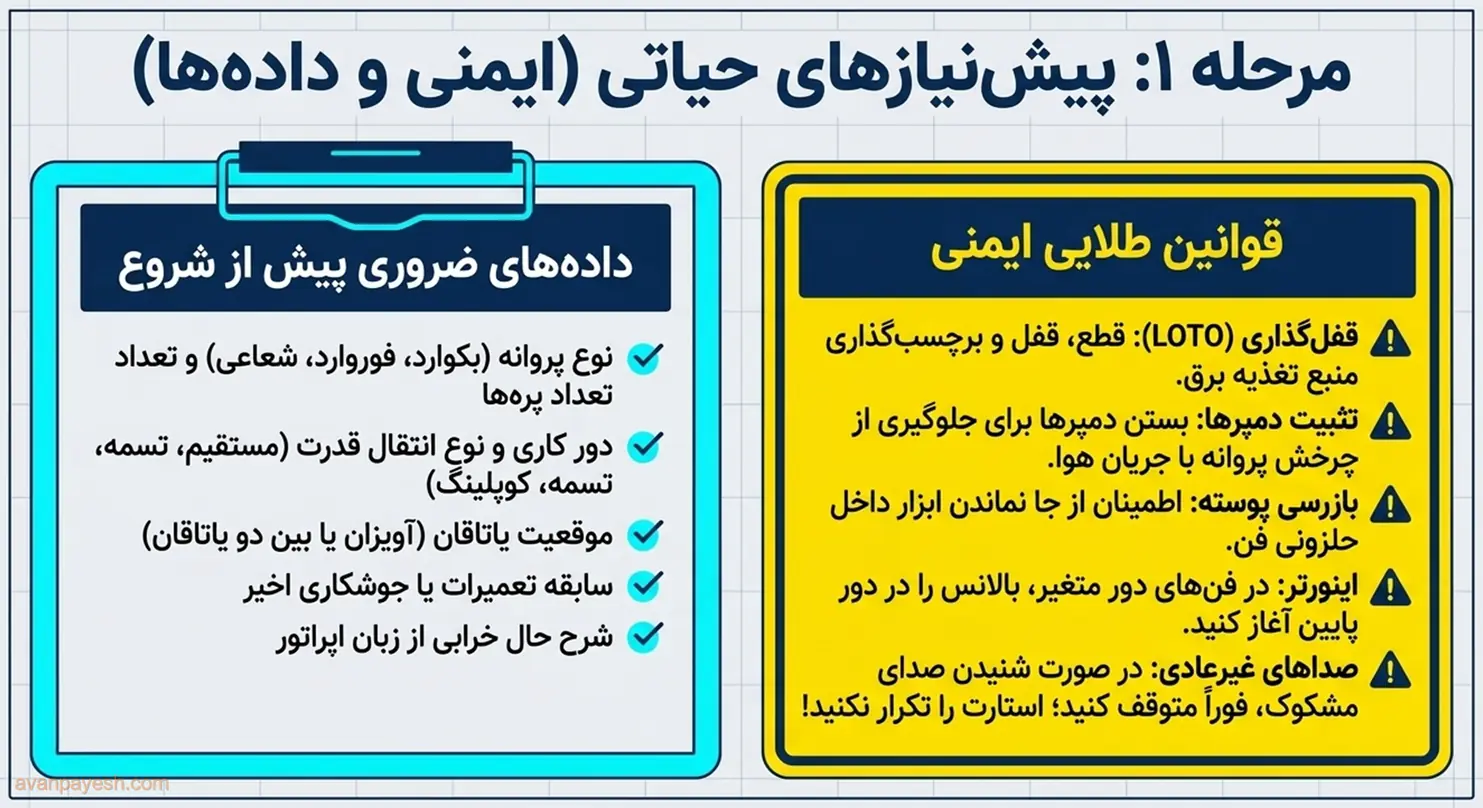

ایمنی در بالانس فن سانتریفیوژ
پروانه‌ی سانتریفیوژ سنگین است و اگر وزنه یا قطعه‌ای شل از آن پرتاب شود، آسیب جدی می‌زند. پیش از هر کار این موارد را رعایت کنید:
- برق را قطع و قفل و برچسب بزنید؛ فقط یک نفر مسئول روشن و خاموش کردن باشد.
- دمپر ورودی و خروجی را ایمن کنید تا جریان هوا پروانه‌ی خاموش را نچرخاند.
- قبل از هر استارت، مطمئن شوید ابزار یا قطعه‌ای داخل پوسته جا نمانده است.
- اگر فن اینورتر دارد، ابتدا در دور پایین بالانس کنید و بعد دور را بالا ببرید؛ ریسک دور پایین کمتر است.
- اگر صدای غیرعادی شنیدید، فوراً خاموش کنید و ریشه‌ی صدا را پیدا کنید؛ استارت‌های پشت‌سرهم راه‌حل نیست.
برای مرور ایمنی با جزئیات بیشتر، مقاله‌ی بالانس فن را هم ببینید.
مرحله ۱: اطلاعات بالانس فن سانتریفیوژ را جمع کنید
قبل از دست زدن به فن، این اطلاعات را یادداشت کنید. اگر این کار را نکنید، بعداً مجبور می‌شوید دوباره دنبالشان بگردید:
- نوع پروانه (بکوارد، فوروارد، شعاعی) و تعداد پره‌ها
- دور کاری و نوع انتقال قدرت (مستقیم، تسمه‌ای، کوپلینگ)
- محل یاتاقان‌ها و اینکه پروانه روی شفت آویزان (Overhung) است یا بین دو یاتاقان قرار دارد
- سابقه‌ی تعمیر یا جوشکاری روی پروانه
- شرح ماجرای آخرین راه‌اندازی از زبان کسی که خرابی را گزارش داده
مورد آخر را دست‌کم نگیرید. جمله‌ای مثل «دو هفته پیش، بعد از تمیزکاری، لرزش شروع شد» گاهی نیمی از تشخیص را انجام می‌دهد. اگر پیش‌تر برای این فن گزارش بالانس یا ارتعاش‌سنجی ثبت شده، آن را هم کنار دست بگذارید تا بتوانید روند تغییرات را ببینید.

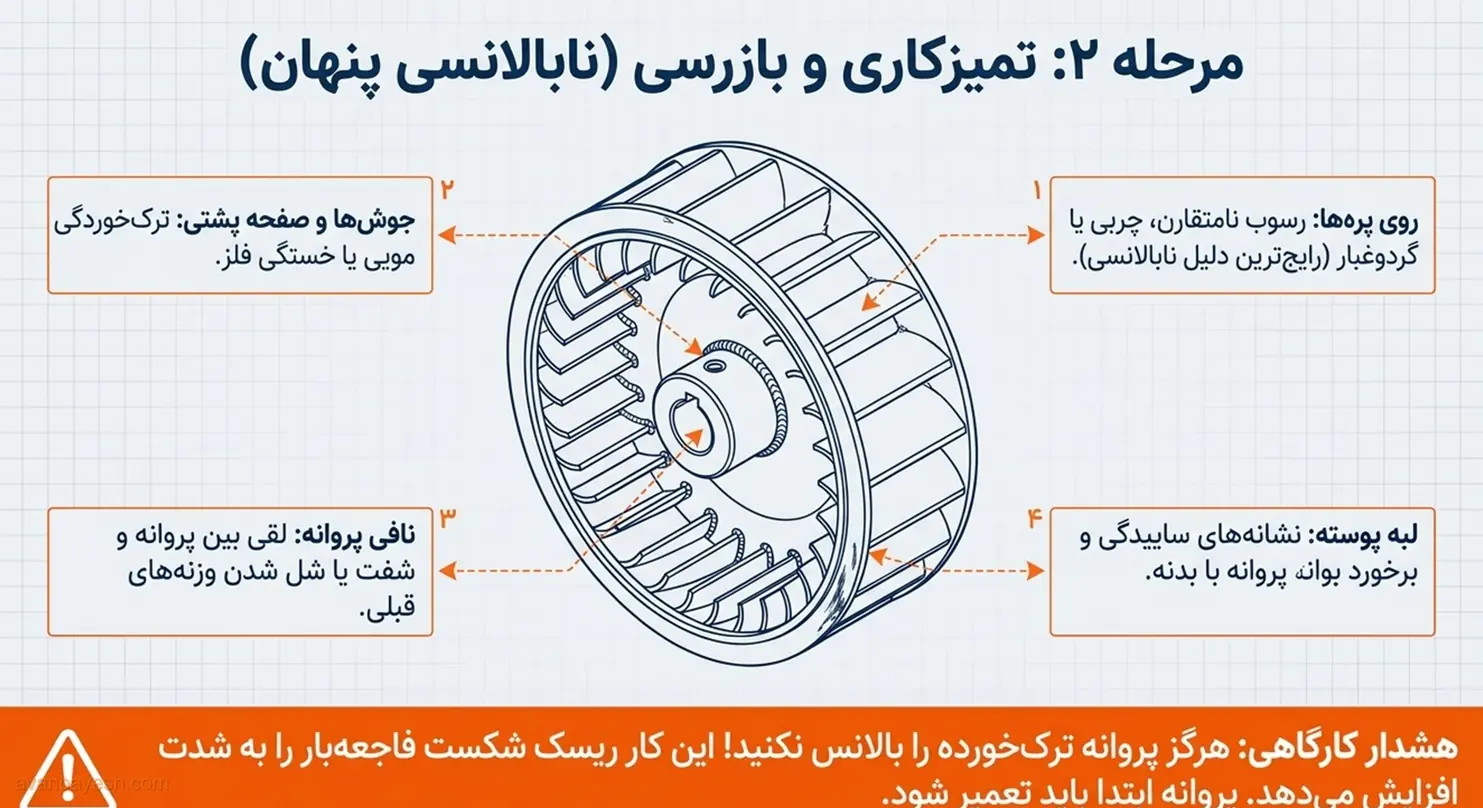

مرحله ۲: پروانه و پوسته را تمیز و بازرسی کنید
گردوغبار، چربی یا رسوب نامتقارن از رایج‌ترین دلایل نابالانس شدن فن‌های سانتریفیوژ است. اول همه‌چیز را تمیز کنید و بعد دنبال این نشانه‌ها بگردید:
- ترک در پره، جوش یا صفحه‌ی پشتی
- خوردگی یا سایش نامتقارن روی پره‌ها
- وزنه‌ی قبلی که شل شده یا جدا افتاده
- لقی بین پروانه و شفت یا نافی
- برخورد پروانه با پوسته (اثر ساییدگی روی بدنه)
اگر ترک یا تغییر شکل دیدید، بالانس را متوقف کنید. بالانس روی پروانه‌ی ترک‌خورده خطر شکست را بالا می‌برد و ابتدا باید تعمیر شود.
یک نکته‌ی کاربردی: پیش و پس از تمیزکاری از پروانه عکس بگیرید و محل رسوب‌های سنگین را یادداشت کنید. این اطلاعات بعداً در تحلیل علت نابالانسی و پیشنهاد دوره‌ی تمیزکاری به کارتان می‌آید.

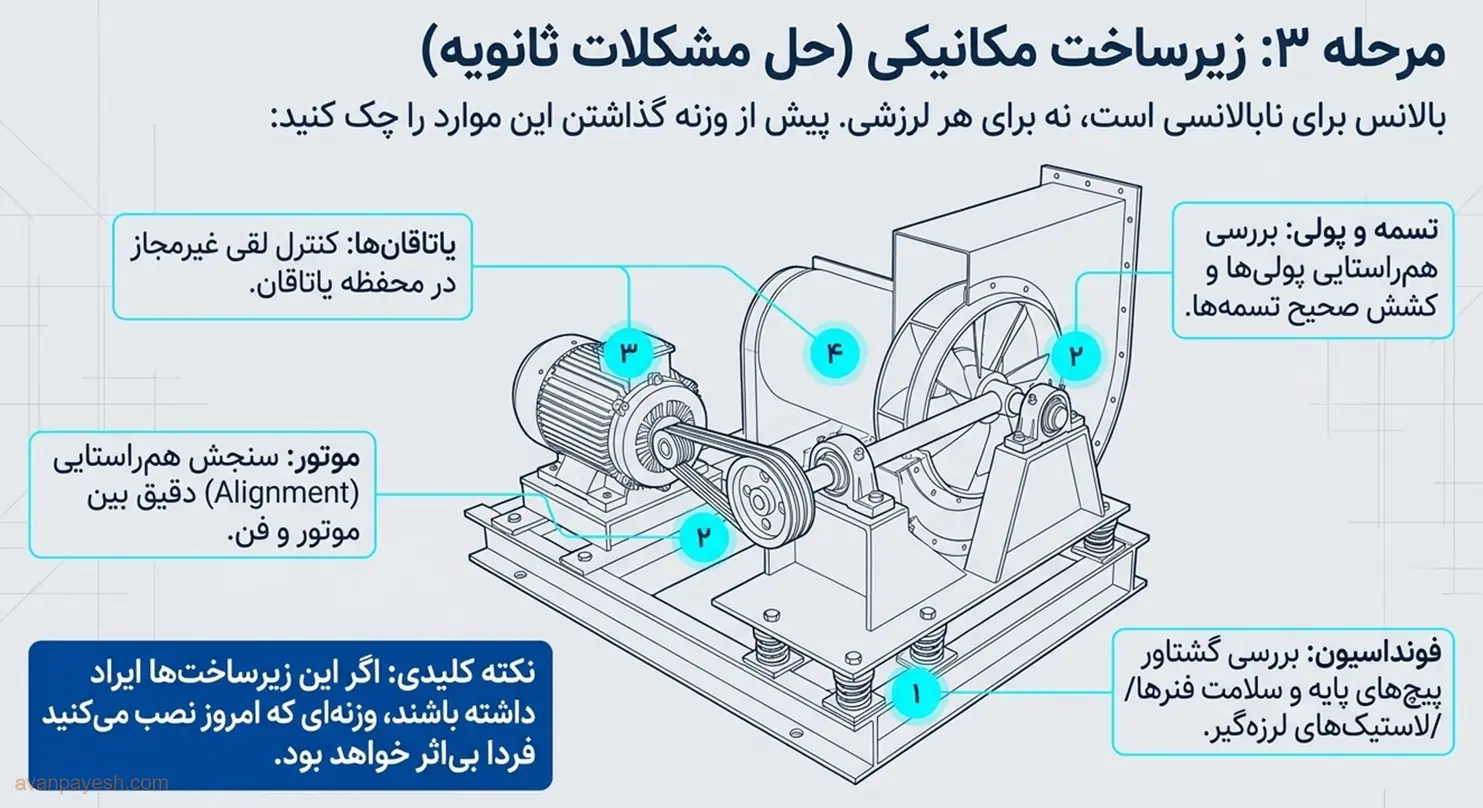

مرحله ۳: مشکل‌های مکانیکی دیگر را رفع کنید
بالانس برای رفع نابالانسی است، نه هر لرزشی. پیش از وزنه‌گذاری این موارد را بررسی کنید:
- پیچ‌های پایه را با گشتاور مناسب سفت کنید (لقی پایه‌ی فن).
- تسمه‌ها را بررسی کنید و پولی‌ها را هم‌راستا کنید (فن و تسمه).
- لقی یاتاقان‌ها را کنترل کنید.
- هم‌راستایی موتور و فن را بسنجید (ناهم‌راستایی).
- اگر فن روی فنر یا لاستیک نصب شده، اثر آن را در نظر بگیرید.
اگر این موارد درست نباشند، وزنه‌ای که امروز می‌چسبانید فردا دیگر جواب نمی‌دهد. ارتعاشی که از لقی یا ناهم‌راستایی می‌آید با وزنه‌گذاری اصلاح نمی‌شود و ممکن است حتی شما را به نتیجه‌گیری اشتباه برساند.

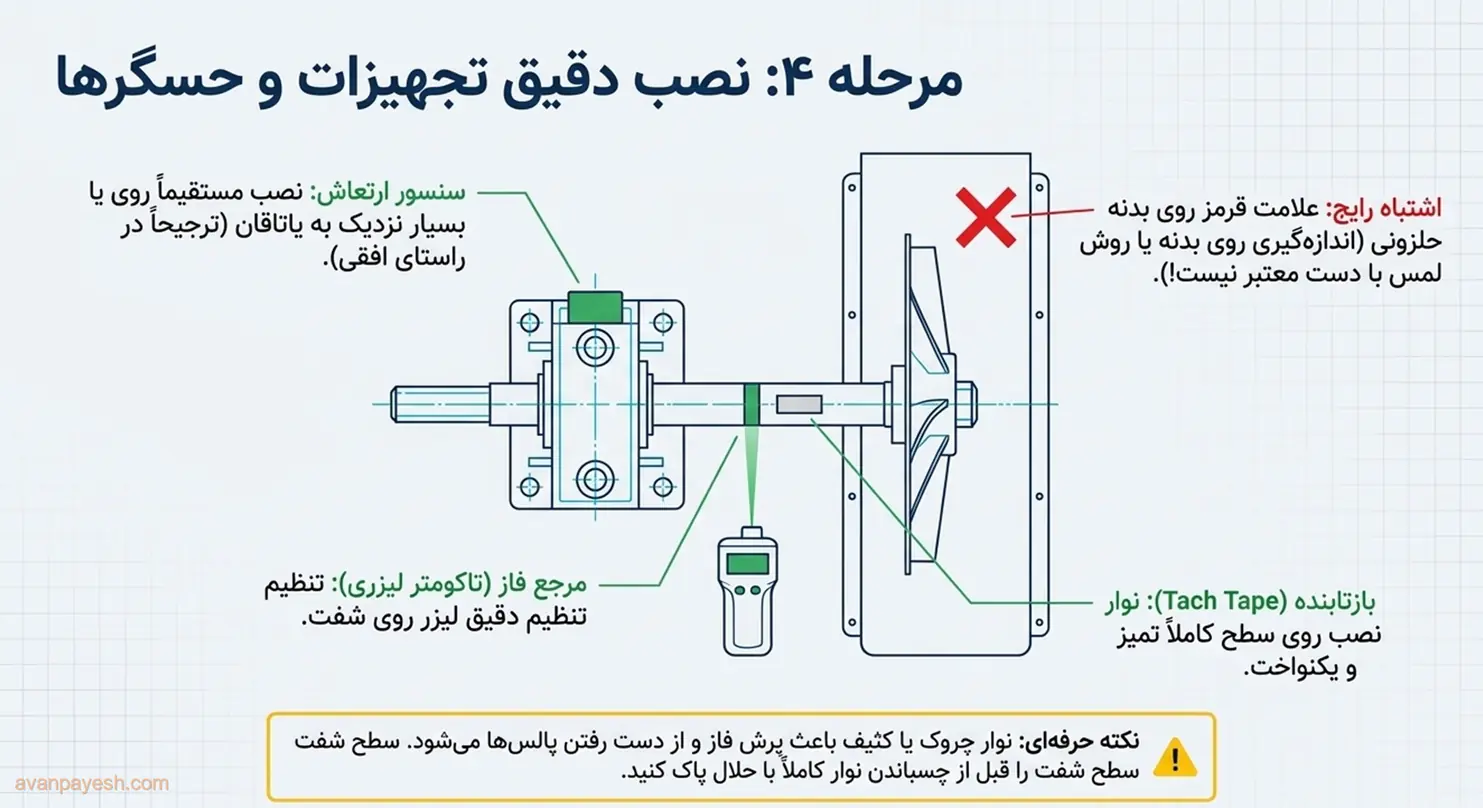

مرحله ۴: دستگاه و حسگرهای بالانس فن سانتریفیوژ را نصب کنید
برای بالانس میدانی سه چیز لازم دارید: آنالایزر یا بالانسر پرتابل، حسگر ارتعاش و مرجع فاز (تاکومتر لیزری یا نوار بازتابنده). حسگر را روی یاتاقان یا نزدیک آن و ترجیحاً در راستای افقی نصب کنید.
اندازه‌گیری با دست‌گذاشتن روی بدنه یا قراردادن لیوان آب روی حلزونی برای تشخیص بالانس معتبر نیست؛ مبنای کار باید ارتعاش یاتاقان‌ها باشد. توضیح بیشتر درباره‌ی حسگرها در سنسورهای ارتعاش‌سنجی و تاکومتر لیزری آمده است.
نوار بازتابنده را روی سطح تمیز و یکنواخت بچسبانید. نوار چروک یا کثیف باعث می‌شود پالس‌ها از دست بروند و فاز بپرد. کابل حسگر را هم طوری مسیردهی کنید که به قطعه‌ی چرخان نرسد.

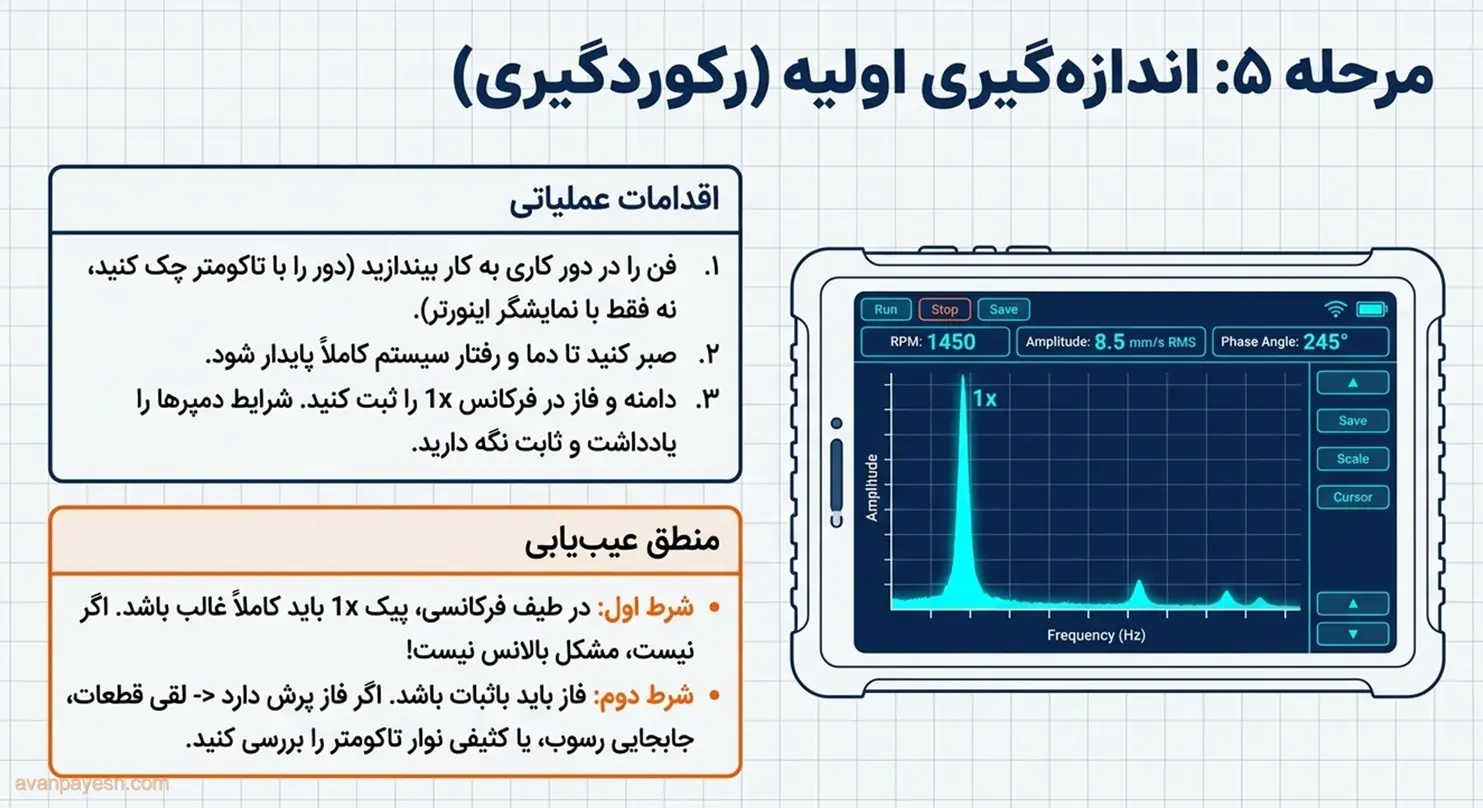

مرحله ۵: اندازه‌گیری اولیه
فن را در دور کاری (یا دور بالانس تعیین‌شده) راه بیندازید، صبر کنید دما و رفتار فن پایدار شود و سپس دامنه و فاز 1x را ثبت کنید. چند نکته‌ی مهم:
- دور را با تاکومتر کنترل کنید، نه فقط با صفحه‌ی اینورتر.
- وضعیت دمپر را یادداشت کنید و در تمام مراحل ثابت نگه دارید.
- در طیف باید پیک 1x غالب باشد؛ اگر نیست، سراغ عیب دیگری بروید.
- اگر فاز بی‌ثبات است، لقی، رسوب متغیر یا مشکل مرجع فاز را بررسی کنید.
اندازه‌گیری اولیه نقطه‌ی مرجع شماست. هر عددی که بعداً ثبت می‌کنید با همین مقایسه می‌شود، پس دقت در این مرحله ارزش دارد.

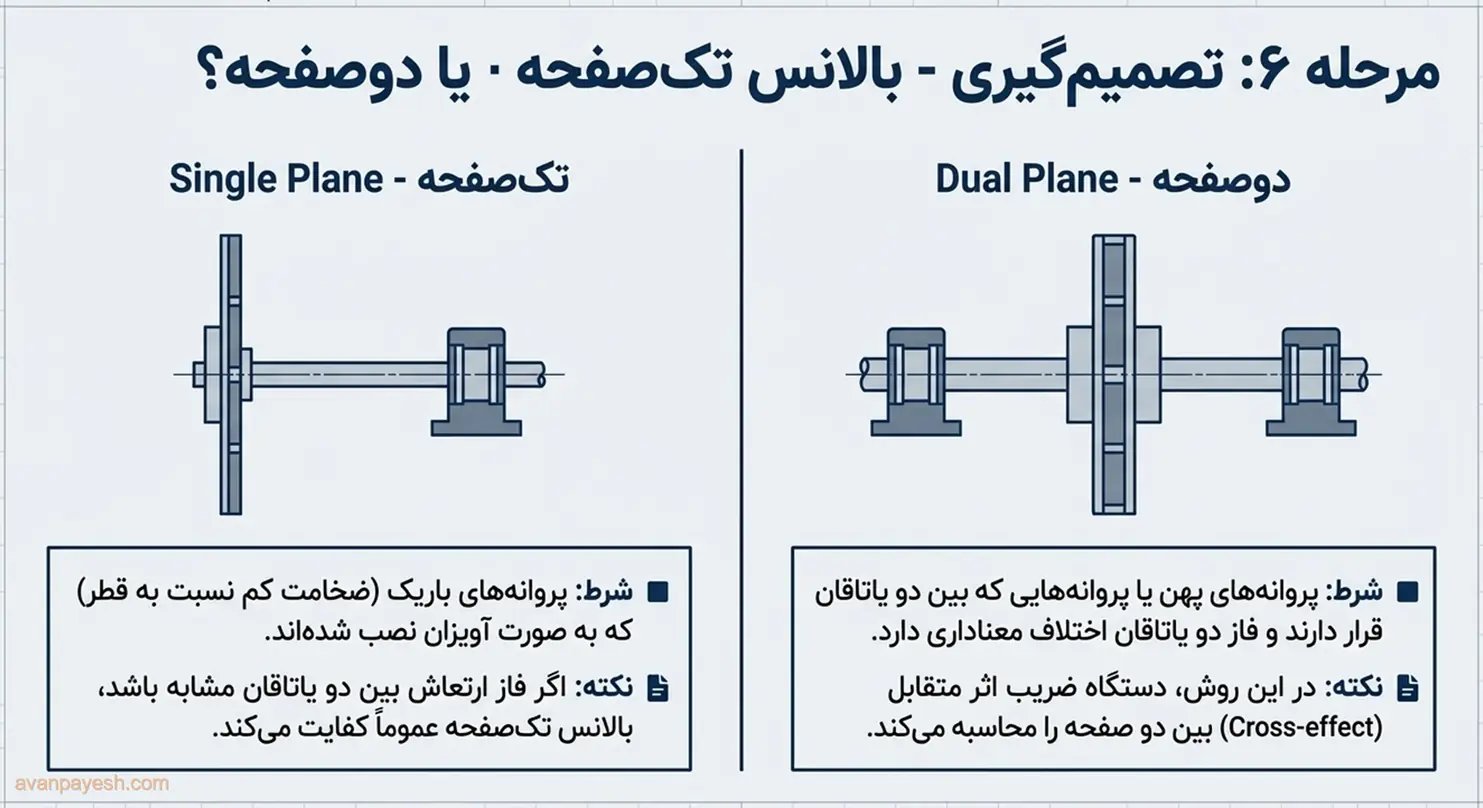

مرحله ۶: بالانس تک‌صفحه یا دوصفحه؟
اگر پروانه باریک است (عرض کم نسبت به قطر) و روی شفت آویزان نصب شده، معمولاً بالانس تک‌صفحه کافی است. اگر پروانه پهن است، دو یاتاقان دارد یا فاز بین دو یاتاقان اختلاف معنادار نشان می‌دهد، باید دوصفحه بالانس کنید. تفاوت نابالانسی استاتیک، کوپل و دینامیک را در گونه‌های مختلف نابالانسی مرور کنید.
| وضعیت فن | روش معمول | نکته |
|---|---|---|
| پروانه‌ی باریک و آویزان | تک‌صفحه | اگر فاز بین دو یاتاقان مشابه باشد کافی است |
| پروانه‌ی پهن یا بین دو یاتاقان | دوصفحه | ضریب اثر متقابل بین صفحه‌ها محاسبه می‌شود |
| فن با اینورتر | ابتدا دور پایین، بعد دور کاری | ریسک شروع کمتر است |

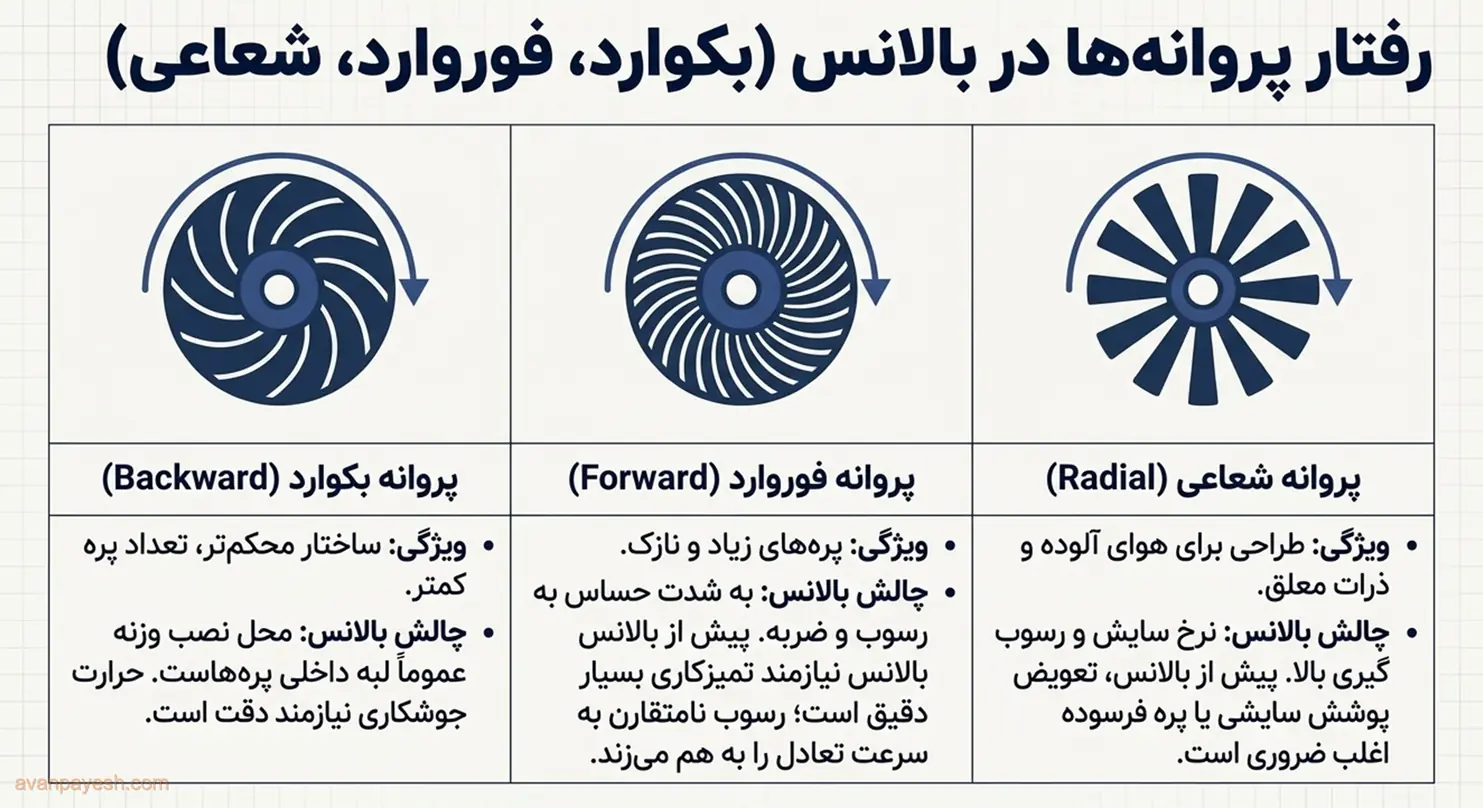

نوع پروانه چه تفاوتی می‌سازد؟
ساختار پره‌ها در پروانه‌ی بکوارد معمولاً محدودتر و محکم‌تر است. اما فوروارد با پره‌های زیاد و نازکش، به رسوب و ضربه حساس‌تر است. برای هوای آلوده به ذرات، از پروانه‌ی شعاعی استفاده می‌شود که رسوب‌گیری در آن سریع‌تر پیش می‌رود.
در عمل، تمیزکاری و بازرسی فن فوروارد پیش از بالانس باید دقیق‌تر باشد، چون پره‌های نازکش با رسوب نامتقارن زود از تعادل خارج می‌شوند. فن شعاعی هم در محیط‌های ساینده زود فرسوده می‌شود و گاهی لازم است پیش از بالانس، پره یا پوشش سایشی آن تعویض شود.
محل نصب وزنه را در هر سه نوع از قبل پیدا کنید. بعضی پروانه‌ها صفحه‌ی پشتی یا حلقه‌ی جلویی مناسب وزنه دارند و در برخی دیگر فقط لبه‌ی پره این امکان را می‌دهد. اگر جای مناسبی در نظر نگیرید، ناچار می‌شوید وزنه را در نقطه‌ی نامناسب بگذارید و کار را از اول شروع کنید.

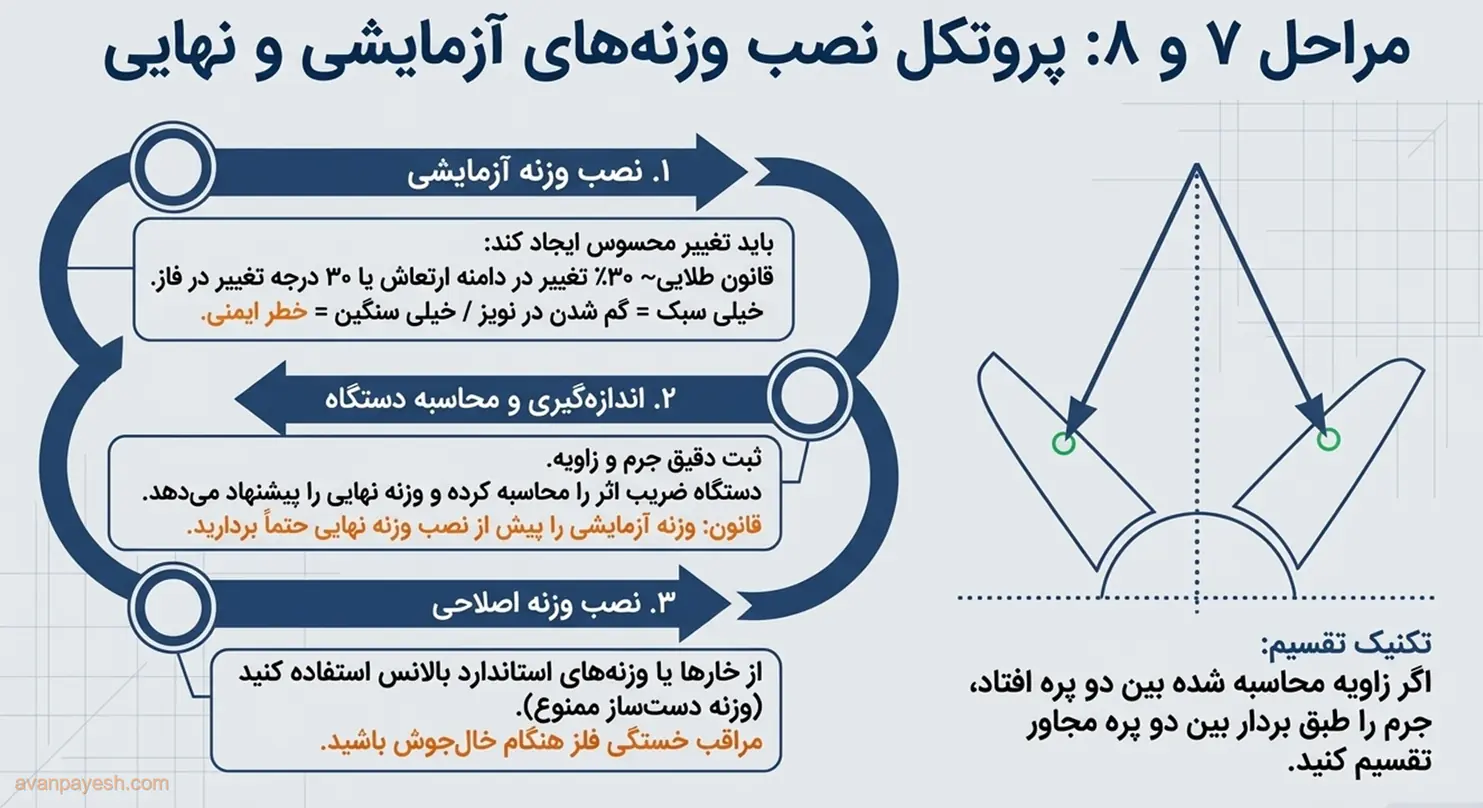

مرحله ۷: وزنه‌ی آزمایشی
وزنه‌ی آزمایشی را طوری انتخاب کنید که تغییر قابل اندازه‌گیری ایجاد کند. یک قاعده‌ی تجربی رایج این است که دامنه یا فاز به‌اندازه‌ی محسوسی (مثلاً حدود ۳۰ درصد دامنه یا ۳۰ درجه فاز) تغییر کند. اگر وزنه خیلی سبک باشد، تغییر زیر نویز می‌رود؛ اگر خیلی سنگین باشد، ارتعاش بیش از حد بالا می‌رود و خطر ایمنی هم پیش می‌آید.
وزنه را روی پره یا محل مجاز نصب کنید، جرم و زاویه را دقیق یادداشت کنید و دوباره اندازه بگیرید. دستگاه‌های پرتابل امروزی از همین دو اندازه‌گیری ضریب اثر را حساب می‌کنند و جرم و زاویه‌ی اصلاحی را پیشنهاد می‌دهند. برای آشنایی با این دستگاه‌ها به دستگاه بالانس پرتابل سر بزنید.
زاویه را همیشه با همان قرارداد دستگاه (جهت چرخش و نقطه‌ی مبدأ) اندازه بگیرید. اشتباه در جهت زاویه از دلایل رایج وزنه‌گذاری معکوس است.
مرحله ۸: نصب وزنه‌ی اصلاحی
این مرحله جایی است که بیشتر کارها خراب می‌شوند. چند قاعده‌ی عملی:
- وزنه‌ی آزمایشی را قبل از نصب وزنه‌ی نهایی بردارید، مگر دستگاه به‌صراحت خلاف آن را بگوید.
- برای پروانه‌های کوچک از وزنه‌ی استاندارد بالانس استفاده کنید و وزنه‌ی دست‌ساز نسازید.
- در فن‌های بکوارد و فوروارد، وزنه را می‌توان روی لبه‌ی داخلی پره‌ها نصب و با تک‌جوش محکم کرد؛ ولی پیش از جوشکاری روی پروانه با سازنده یا مهندس طراح مشورت کنید، چون حرارت می‌تواند به فلز آسیب بزند.
- اگر زاویه‌ی محاسبه‌شده بین دو پره می‌افتد، جرم را بین دو پره‌ی مجاور تقسیم کنید.
- جرم و زاویه‌ی نصب را دقیق ثبت کنید تا در بازرسی بعدی قابل ردیابی باشد.
وزنه باید به‌گونه‌ای نصب شود که زیر نیروی گریز از مرکز جابه‌جا نشود. هر وزنه‌ای که با تکیه بر چسب یا اتصال ضعیف نگه داشته شده باشد، خودش به منبع نابالانسی تازه تبدیل می‌شود.

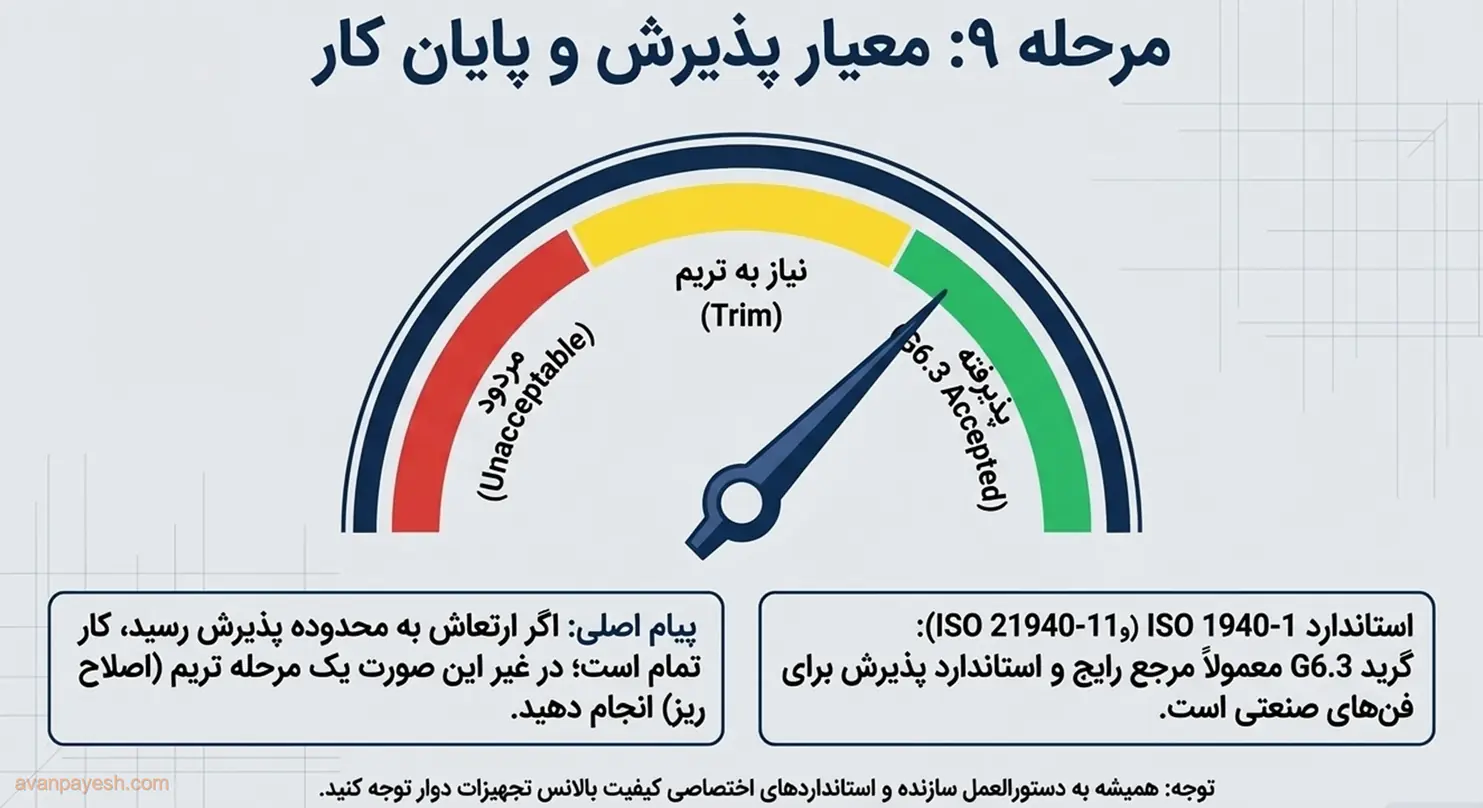

مرحله ۹: اندازه‌گیری نهایی و معیار پذیرش
بعد از نصب، دوباره اندازه بگیرید. اگر ارتعاش به محدوده‌ی پذیرش رسید، کار تمام است؛ وگرنه یک مرحله‌ی تریم (اصلاح ریز) انجام دهید.
معیار پذیرش از قرارداد، دستورالعمل سازنده و استاندارد می‌آید. گرید G6.3 در ISO 1940-1 (که ISO 21940-11 جایگزین آن شده) معمولاً مرجع رایج برای فن‌هاست، اما برای فن‌های صنعتی استاندارد اختصاصی کیفیت بالانس و سطح ارتعاش هم وجود دارد و باید در نظر گرفته شود. برای دیدن جدول گریدها، توضیح و مثال گریدهای بالانس ISO (انگلیسی) مرجع ساده‌ای است.
پیش از شروع کار، با کارفرما درباره‌ی عدد پذیرش توافق کنید. بدون معیار مشخص، «خوب شدن» فن سلیقه‌ای می‌شود و بعداً سر آن اختلاف پیش می‌آید.

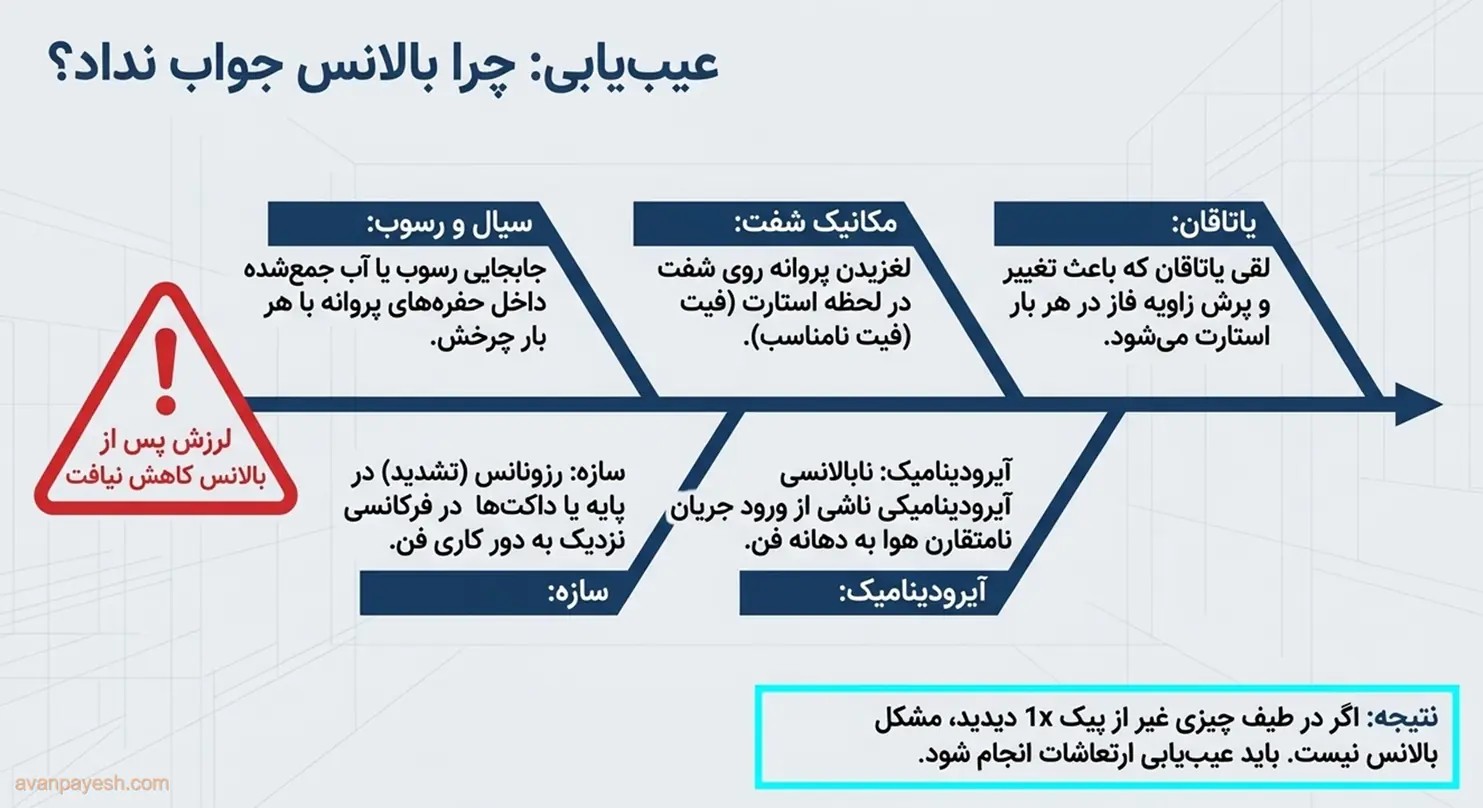

اگر بالانس فن سانتریفیوژ جواب نداد، چرا؟
این علت‌ها بیشتر وقت‌ها پشت شکست بالانس هستند:
- رسوب یا رطوبت داخل حفره‌های پروانه که با هر چرخش جابه‌جا می‌شود
- لغزیدن پروانه روی شفت در هر استارت (فیت نامناسب)
- لقی یاتاقان که باعث تغییر فاز در هر بار استارت می‌شود
- رزونانس پایه یا داکت نزدیک دور کاری (ارتعاشات ناشی از رزونانس)
- نابالانسی آیرودینامیکی یا جریان نامتقارن ورودی
اگر در طیف چیزی غیر از 1x دیدید، به مقاله‌ی عیب‌یابی فن برگردید و علت را پیدا کنید. اگر فاز یا دامنه در هر استارت تغییر می‌کند، پیش از هر وزنه‌گذاری دیگری به سراغ لقی و رسوب بروید.
مرحله ۱۰: گزارش بالانس را بنویسید
یک گزارش کوتاه اما کامل بعدها به کارتان می‌آید. حداقل این موارد را ثبت کنید: مشخصات فن، دور و شرایط دمپر، دامنه و فاز قبل و بعد، جرم و زاویه‌ی وزنه‌ها، محل حسگرها، دمای یاتاقان و توصیه‌های بعدی. این سابقه برای مقایسه‌ی آینده اهمیت زیادی دارد و می‌تواند بخشی از برنامه‌ی پایش وضعیت باشد.

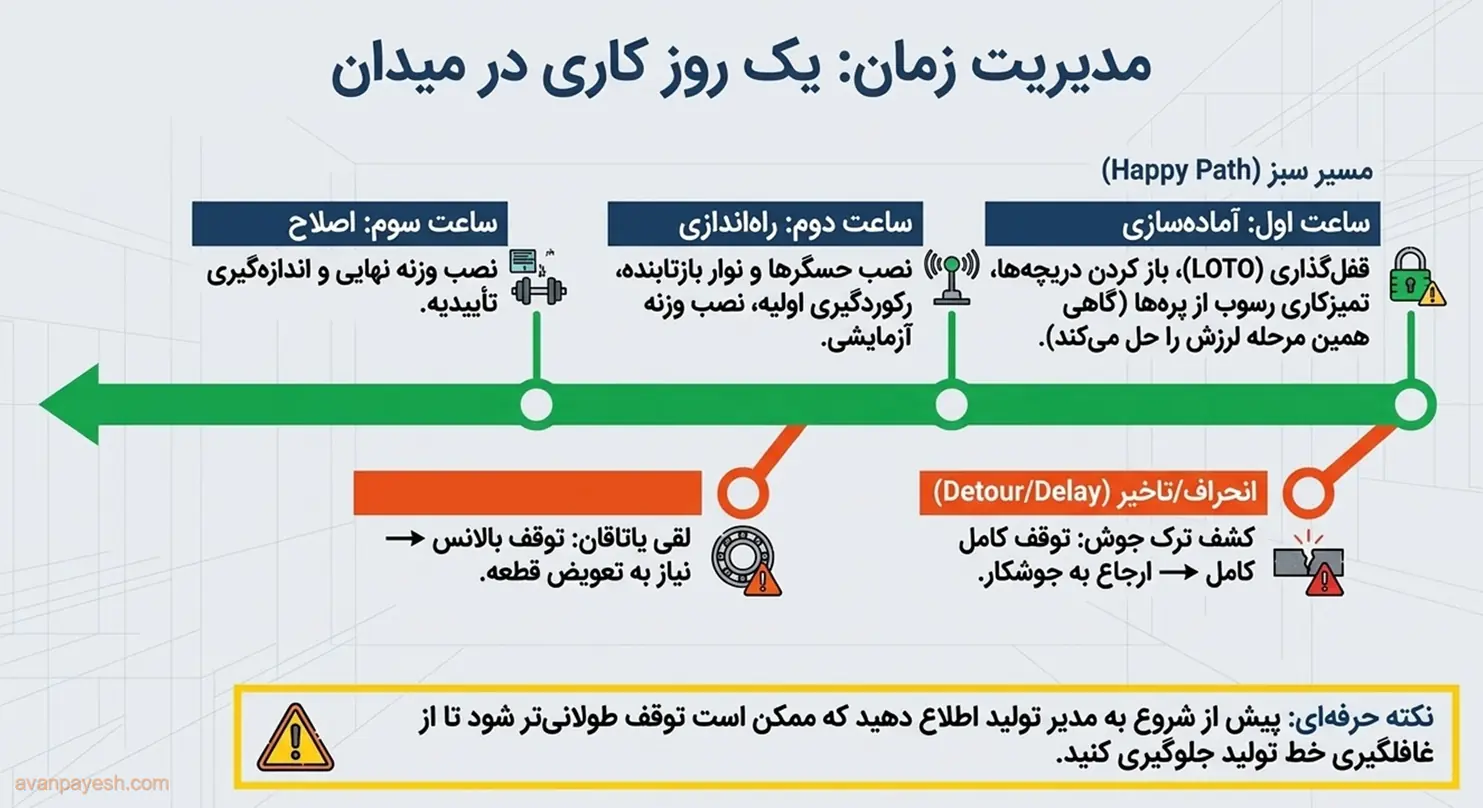

یک روز کاری معمولی (سناریوی فرضی)
فرض کنید فن مکنده‌ی یک خط رنگ را برای بالانس آماده می‌کنید. ساعت اول صرف قفل‌گذاری، باز کردن دریچه‌ی بازرسی و پاک کردن رسوب رنگ از پره‌ها می‌شود؛ همین مرحله به‌تنهایی گاهی لرزش را کم می‌کند.
ساعت دوم نوار بازتابنده و حسگرها نصب و اندازه‌گیری اولیه انجام می‌شود. اگر پیک 1x غالب باشد و فاز پایدار، وزنه‌ی آزمایشی نصب می‌شود. ساعت سوم وزنه‌ی اصلاحی نصب و آزمایش نهایی انجام می‌شود.
اگر همه‌چیز خوب پیش برود، کل کار در یک نوبت تمام می‌شود؛ اما اگر وسط راه لقی یاتاقان یا ترک جوش پیدا شود، زمان‌بندی کاملاً تغییر می‌کند. به همین دلیل پیش از شروع به مدیر تولید بگویید ممکن است توقف طولانی‌تر شود تا بعداً غافلگیر نشود.

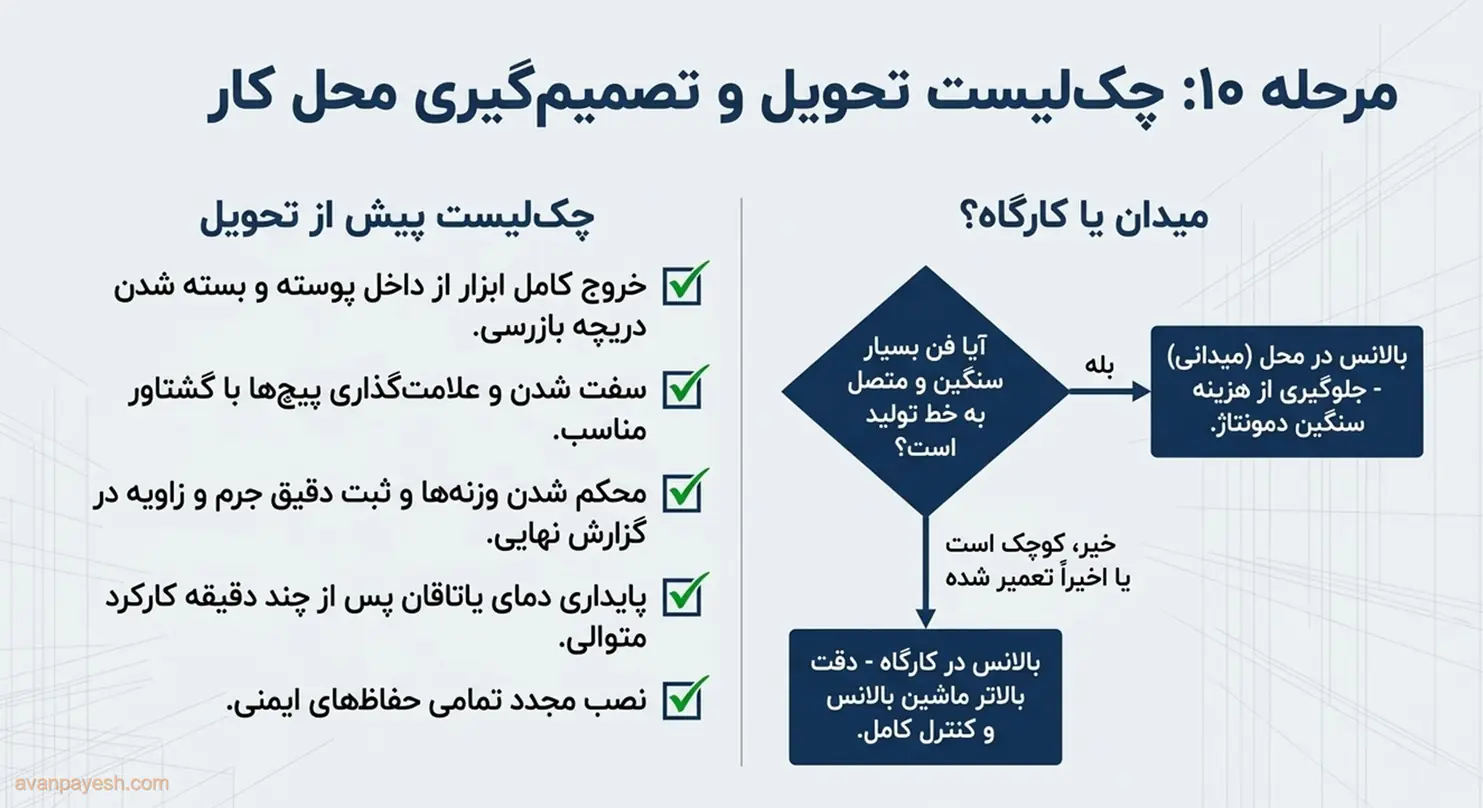

چک‌لیست قبل از تحویل فن
- ابزار و وسایل از داخل پوسته خارج شده‌اند.
- همه‌ی پیچ‌ها با گشتاور مناسب سفت و علامت‌گذاری شده‌اند.
- وزنه‌ها محکم شده‌اند و جرم و زاویه ثبت شده است.
- ارتعاش نهایی در محدوده‌ی پذیرش است و عدد آن در گزارش آمده.
- دمای یاتاقان بعد از چند دقیقه کارکرد پایدار است.
- دریچه‌ی بازرسی بسته و حفاظ‌ها نصب شده‌اند.
- تاریخ بالانس و پیشنهاد بازرسی بعدی ثبت شده است.
بالانس در محل یا در کارگاه؟
بالانس فن‌های سنگین و فن‌های متصل به خط تولید معمولاً در محل انجام می‌شود، چون باز کردن و حمل آن‌ها پرهزینه است. فن‌های کوچک‌تر یا پروانه‌هایی که تعمیر شده‌اند بهتر است روی ماشین بالانس کارگاهی بالانس شوند؛ آنجا دقت بالاتر و کنترل بیشتری دارید.
برای انتخاب تجهیز می‌توانید صفحه‌ی محصولات را ببینید و برای اطلاع از خدمات اجرایی، خدمات بالانس فن را مطالعه کنید.
سؤالات متداول
آیا هر فن سانتریفیوژی را می‌شود در محل بالانس کرد؟
اگر به پره‌ها دسترسی داشته باشید، حسگر نصب شود و بتوانید ایمن راه‌اندازی کنید، بله. در غیر این صورت باز کردن و بالانس در کارگاه منطقی‌تر است.
چند بار می‌شود وزنه‌ی آزمایشی را عوض کرد؟
تا وقتی شرایط یکسان باشد، می‌توانید دوباره امتحان کنید. اگر پس از دو یا سه تلاش نتیجه‌ی پایدار نگرفتید، پیش از ادامه دنبال علت دیگری بگردید.
پس از بالانس هم صدا هست؛ یعنی بالانس بد انجام شده؟
لزوماً نه. صدا می‌تواند از جریان هوا، تسمه، یاتاقان یا برخورد قطعات باشد. با ارتعاش و طیف، علت را جدا کنید.
