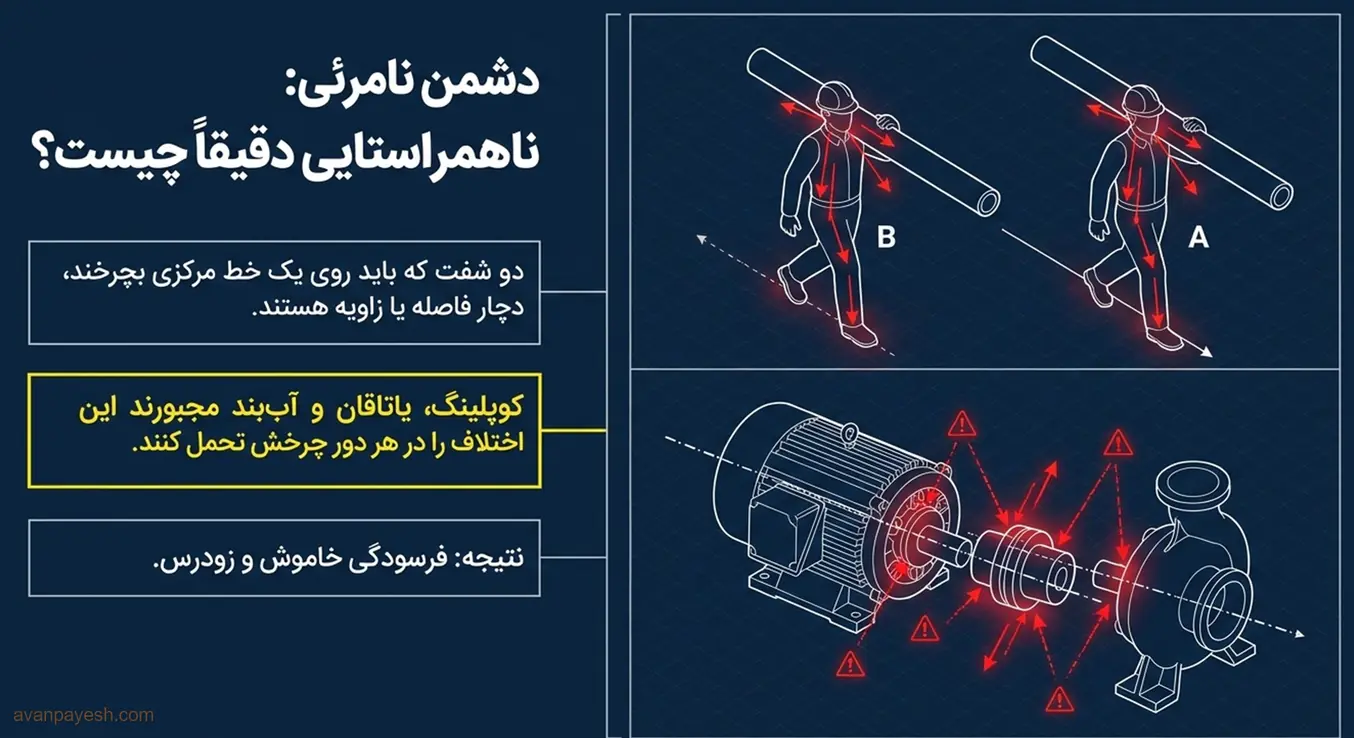

دو نفر را تصور کنید که یک لوله‌ی بلند را از دو سر گرفته‌اند و راه می‌روند. اگر یکی کمی به چپ برود و دیگری مستقیم، لوله نه می‌شکند و نه صاف می‌ماند؛ فقط هر لحظه به یکی از آن‌ها فشار می‌آورد. ناهمراستایی (Misalignment) در ماشین‌ها دقیقاً همین است: دو شفت که باید روی یک خط مرکزی بچرخند، کمی از هم فاصله یا زاویه دارند و کوپلینگ، یاتاقان و آب‌بند باید این اختلاف را در هر دور تحمل کنند.
نتیجه‌اش فرسودگی زودرس است و معمولاً کسی متوجه نمی‌شود تا ماجرا گران تمام شود. در این مقاله با زبانی ساده سه نوع ناهمراستایی را می‌شناسیم، علائمشان را می‌خوانیم و راه اصلاح درست را قدم‌به‌قدم مرور می‌کنیم.
ناهمراستایی دقیقاً یعنی چه؟
وقتی یک موتور، کوپلینگ و یک پمپ یا فن به هم وصل می‌شوند، ایده‌آل این است که خط مرکزی شفت‌ها یک خط راست پیوسته باشد. هر انحرافی از این خط را ناهمراستایی می‌نامند. انحراف می‌تواند به شکل جابه‌جایی موازی باشد، به شکل زاویه یا ترکیبی از هر دو.

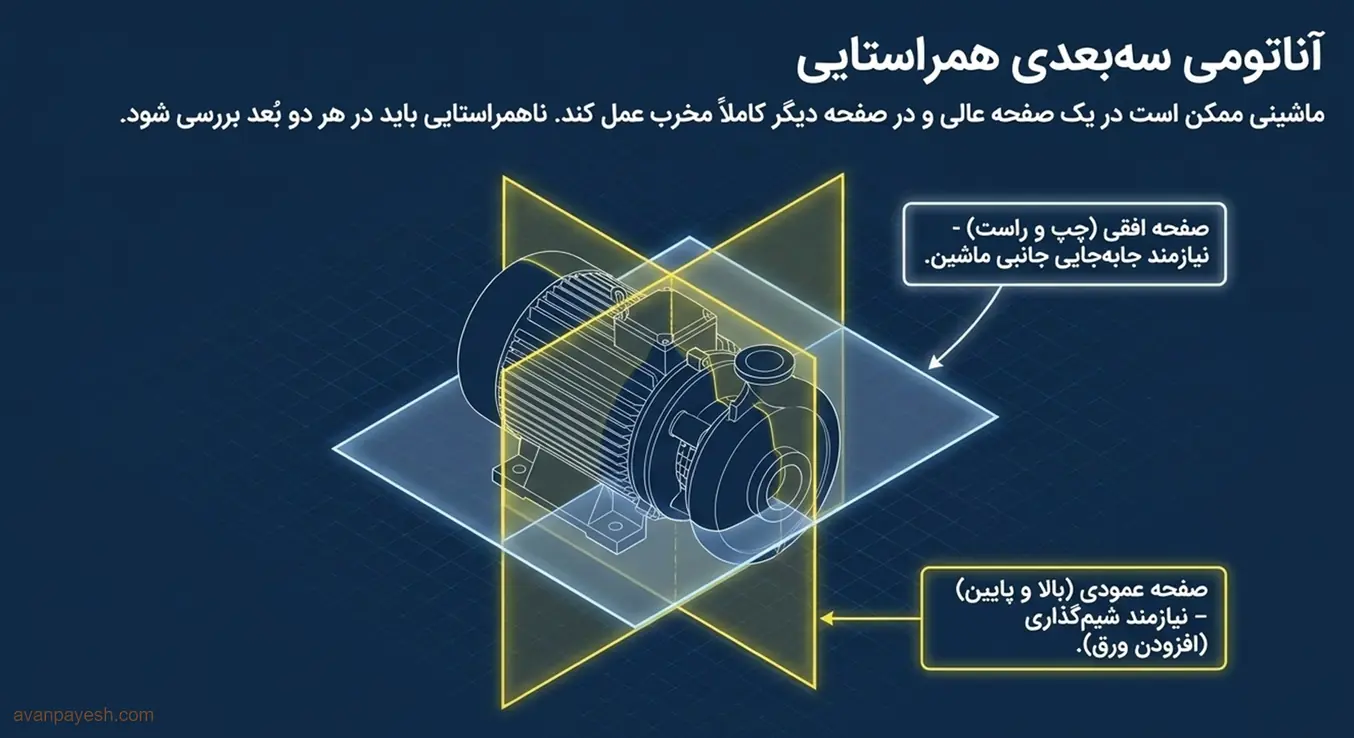

نکته‌ی مهمی که کمتر گفته می‌شود این است که هر نوع را در دو صفحه باید بررسی کرد: صفحه‌ی افقی (چپ و راست) و صفحه‌ی عمودی (بالا و پایین). ماشینی ممکن است در یک صفحه عالی و در صفحه‌ی دیگر خراب باشد.
اگر فقط یک صفحه را اندازه بگیرید، تصویر ناقصی از وضعیت ماشین خواهید داشت. برای همین، هر گزارش هم‌راستایی درست باید مقدارهای افقی و عمودی را جداگانه ثبت کند تا بعداً بتوان روند تغییرات را دید.
سه نوع ناهمراستایی
۱. ناهمراستایی موازی (Offset)
در این حالت، خط مرکزی دو شفت موازی‌اند اما روی هم نیستند. مثل دو ریل راه‌آهن که کمی نسبت به هم جابه‌جا شده‌اند. در نتیجه کوپلینگ در هر دور مجبور است این جابه‌جایی را جبران کند و نیروی شعاعی دوره‌ای به یاتاقان‌ها می‌دهد.
۲. ناهمراستایی زاویه‌ای (Angular)
اینجا دو شفت از یک نقطه به هم می‌رسند اما با یک زاویه‌ی کوچک به هم تلاقی می‌کنند، مثل دو شاخه‌ی کتاب نیمه‌باز. این حالت لنگر خمشی روی هر شفت می‌سازد و معمولاً نیروی محوری قابل‌توجهی هم ایجاد می‌کند.
۳. ناهمراستایی ترکیبی (Combined)
در دنیای واقعی، کمتر ماشینی «فقط موازی» یا «فقط زاویه‌ای» است. بیشتر وقت‌ها هر دو با هم وجود دارند. به همین دلیل در بازرسی و اصلاح، همیشه باید جابه‌جایی و زاویه را با هم اندازه بگیرید و اصلاح کنید.

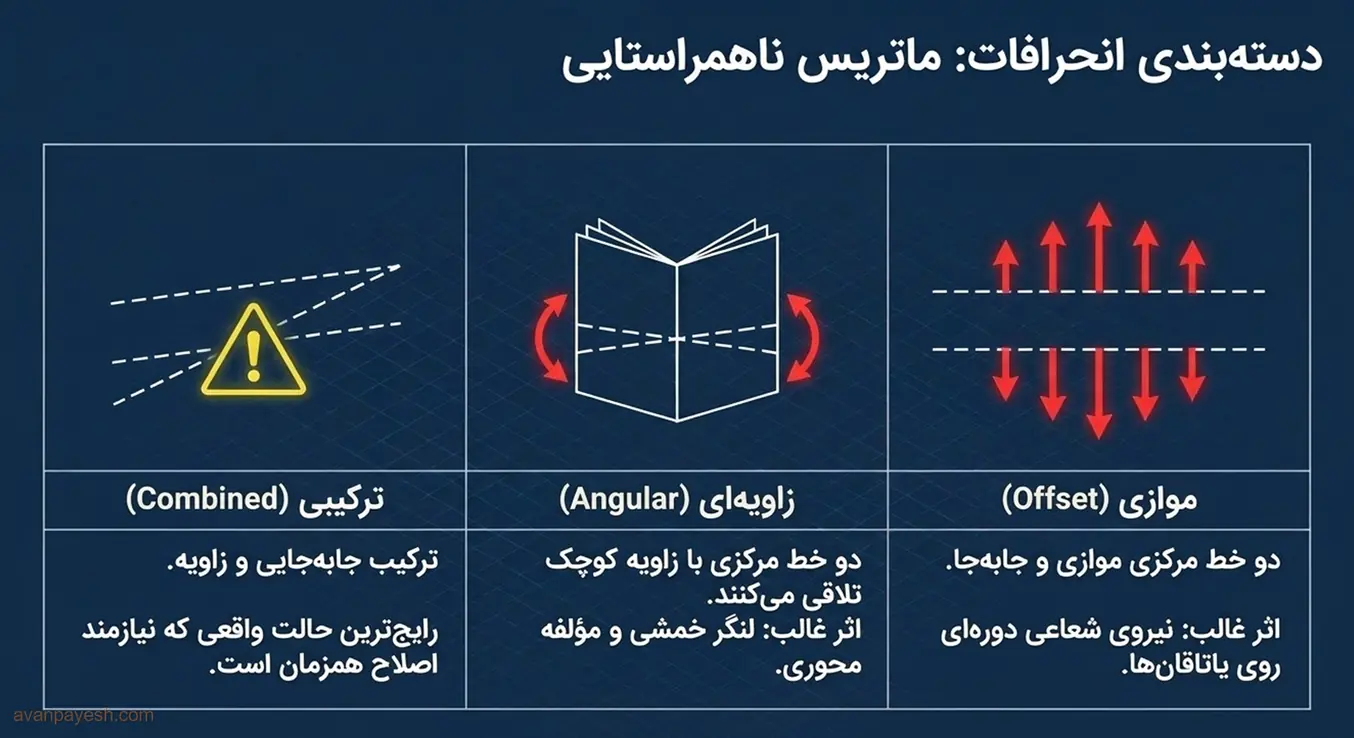

| نوع | توصیف ساده | اثر غالب |
|---|---|---|
| موازی | دو خط مرکزی موازی و جابه‌جا | نیروی شعاعی دوره‌ای روی یاتاقان‌ها |
| زاویه‌ای | دو خط مرکزی با زاویه‌ی کوچک | لنگر خمشی و مؤلفه‌ی محوری |
| ترکیبی | ترکیب جابه‌جایی و زاویه | مجموع هر دو اثر؛ شایع‌ترین حالت |

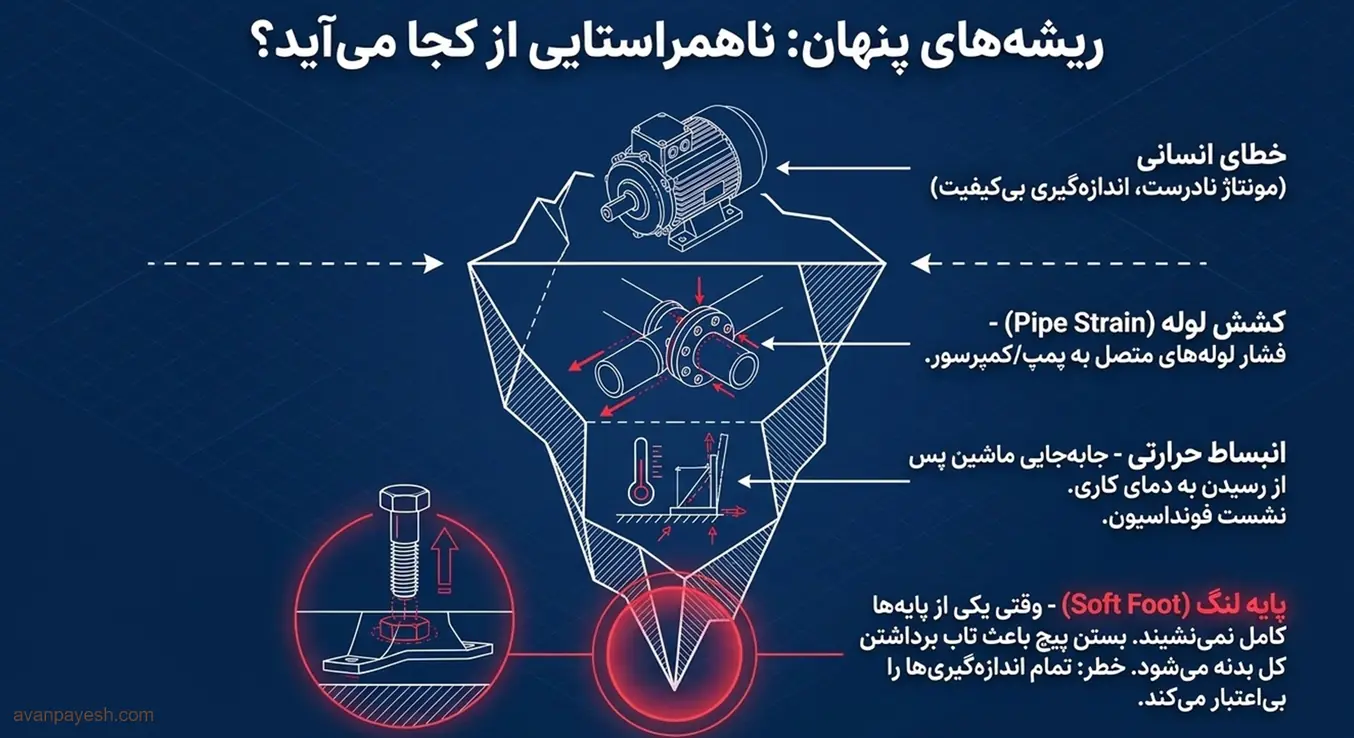

ناهمراستایی از کجا می‌آید؟
بیشتر انحراف‌ها از خود دستگاه نمی‌آیند؛ از شرایط نصب و بهره‌برداری می‌آیند. رایج‌ترین عوامل این‌ها هستند:
- خطای انسانی: اندازه‌گیری ناقص یا بی‌کیفیت و مونتاژ نادرست
- پایه‌ی لنگ (Soft foot): وقتی یکی از پایه‌های ماشین کاملاً روی شاسی نمی‌نشیند و با سفت کردن پیچ، بدنه تاب برمی‌دارد
- کشش لوله (Pipe strain): فشاری که لوله‌های متصل به پمپ یا کمپرسور به بدنه وارد می‌کنند
- انبساط حرارتی: ماشینی که در حالت سرد هم‌راستا بود، پس از گرم شدن جابه‌جا می‌شود
- نشست پی یا شاسی: گذر زمان و تغییر شرایط فونداسیون
از میان این‌ها، پایه‌ی لنگ زیرکانه‌ترین است: اگر قبل از اندازه‌گیری وجودش را بررسی نکنید، اندازه‌ی شما با بسته شدن پیچ‌ها بی‌اعتبار می‌شود. برای شروع کار با لقی پایه و تمیزی سطح تکیه‌گاه شروع کنید.
نکته‌ی دیگر این است که این عوامل اغلب هم‌زمان حضور دارند. مثلاً ماشینی با پایه‌ی کمی لنگ و لوله‌ای که کشش دارد، حتی اگر روز نصب خوب تنظیم شده باشد، پس از چند ماه دوباره از حالت مطلوب خارج می‌شود. پس فقط اصلاح عدد کافی نیست؛ باید علت را هم پیدا کنید.

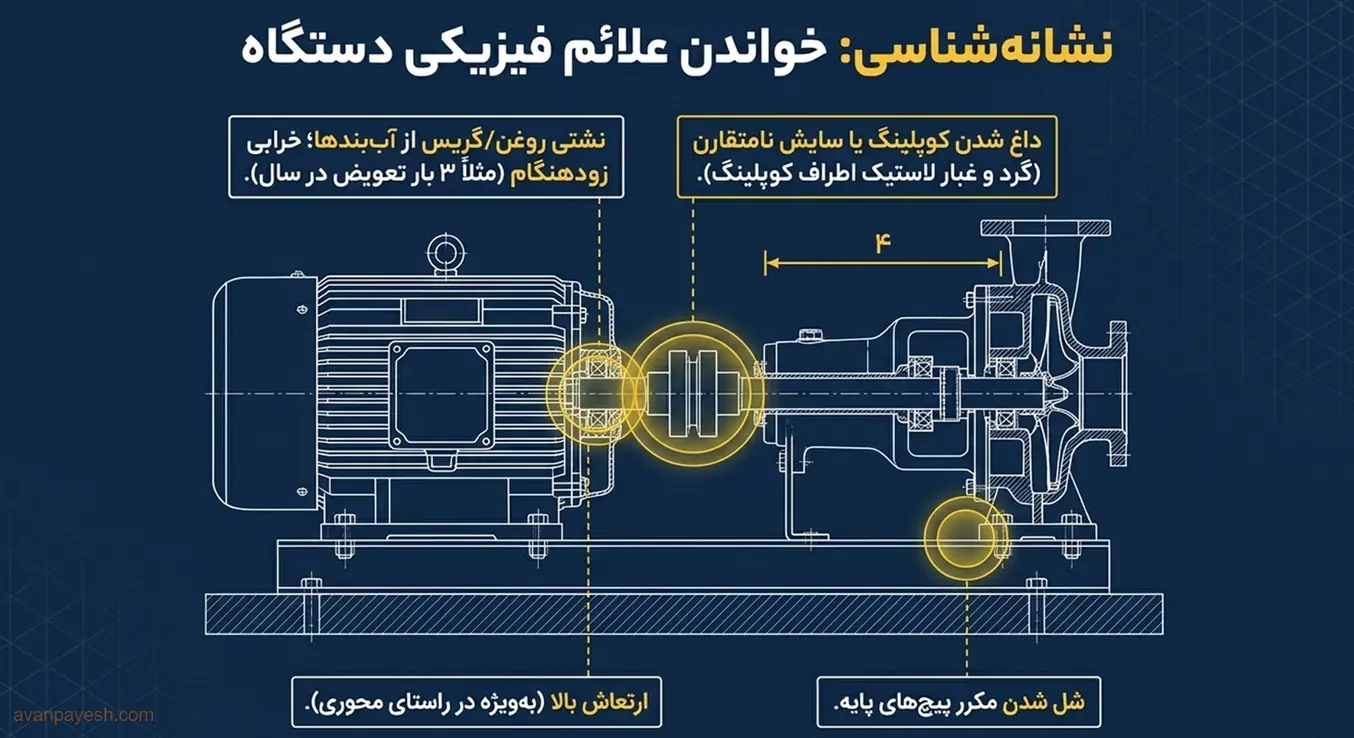

علائم ناهمراستایی را چطور بخوانیم؟
این عیب معمولاً خودش را از چند راه نشان می‌دهد:
- داغ شدن کوپلینگ یا یاتاقان‌ها بدون دلیل مشخص
- نشتی روغن یا گریس از آب‌بند و پوشش‌ها
- شل شدن مکرر پیچ‌های پایه یا کوپلینگ
- خرابی زودهنگام یاتاقان و آب‌بند (مثلاً سه بار تعویض در یک سال)
- سایش نامتقارن یا گرد و غبار لاستیک از کوپلینگ
- ارتعاش بالا، به‌ویژه در راستای محوری
هیچ‌کدام از این علائم به‌تنهایی قطعی نیستند. اما اگر چند مورد را با هم ببینید، احتمال ناهمراستایی بالا می‌رود و ارزش دارد قبل از تعویض قطعه، اندازه‌گیری انجام دهید.
در طیف ارتعاش، ناهمراستایی معمولاً در فرکانس 1x و 2x ظاهر می‌شود. اینجا باید صادق باشیم: منابع مختلف در اینکه کدام نوع بیشتر 1x و کدام بیشتر 2x می‌سازد، با هم اختلاف دارند. بعضی حالت زاویه‌ای را با 1x و موازی را با 2x تطبیق می‌دهند؛ بعضی دیگر دقیقاً برعکس یا ترکیبی از هر دو می‌گویند.
جمع‌بندی عملی این است که در بسیاری از ماشین‌ها هر دو مؤلفه‌ی 1x و 2x دیده می‌شود و تفکیک دقیق نوع انحراف فقط با طیف ممکن نیست. دو سرنخ قوی‌تر، ارتعاش محوری بالا و رابطه‌ی فاز بین دو سوی کوپلینگ است. برای مرور خواندن طیف و فاز، به تفسیر شکل موج‌ها و تحلیل لرزش مراجعه کنید.

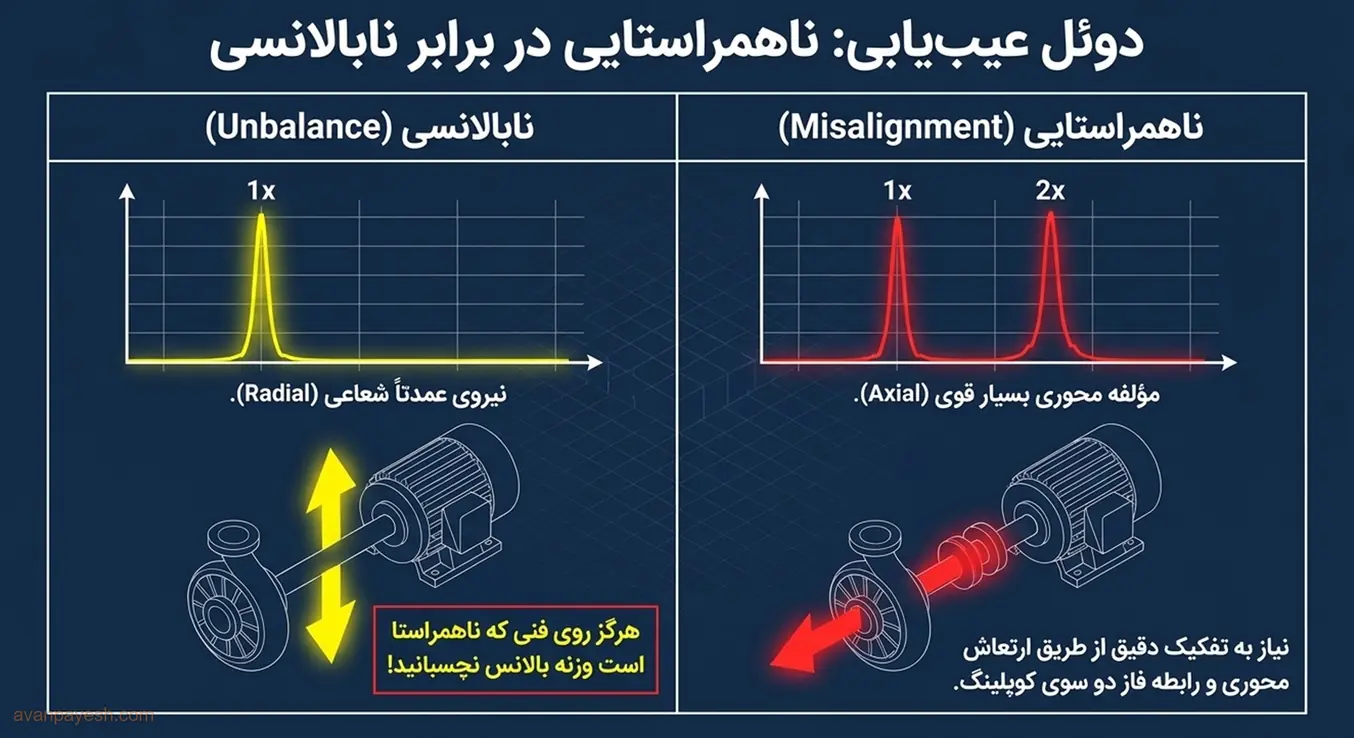

ناهمراستایی یا نابالانسی؟
بسیاری از افراد این دو را با هم اشتباه می‌گیرند، چون هر دو لرزش می‌سازند. تفاوت اصلی در این است که نابالانسی عمدتاً شعاعی است و پیک غالب 1x دارد، در حالی که ناهمراستایی اغلب مؤلفه‌ی محوری قابل‌توجه دارد و پیک 2x هم در آن برجسته می‌شود.
اگر پیش از اصلاح، این دو را از هم جدا نکنید، ممکن است روی فنی که ناهمراستا است وزنه بچسبانید و علت اصلی را دست‌نخورده بگذارید. تفاوت‌ها را در نابالانسی و گونه‌های مختلف نابالانسی ببینید.
روش‌های اندازه‌گیری ناهمراستایی
پیش از هر اندازه‌گیری، سطح پایه‌ها و کوپلینگ را تمیز کنید و مطمئن شوید شفت‌ها آزادانه می‌چرخند. اندازه‌گیری روی سطح کثیف یا ماشین گیرکرده، هر روشی را بی‌اعتبار می‌کند.
خط‌کش و فیلر
ساده‌ترین روش، گذاشتن یک خط‌کش فلزی روی دو نیمه‌ی کوپلینگ و بررسی فاصله‌ی بین آن‌ها با فیلر است. این روش فقط برای هم‌راستایی تقریبی و اولیه مناسب است، نه برای دقت نهایی.
ساعت اندیکاتور
با نصب ساعت‌های اندیکاتور روی یک شفت و چرخاندن شفت‌ها می‌توان جابه‌جایی و زاویه را اندازه گرفت. روش‌های رایج شامل «لبه و صفحه» (Rim-Face) و «معکوس» (Reverse Dial) است. دقت این روش به مهارت اپراتور، صلب بودن گیره‌ها و جبران افتادگی ساعت (Sag) وابسته است. جزئیات را در الایمنت با ساعت اندیکاتور بخوانید.
الاینمنت لیزری
در روش الاینمنت لیزری، یک فرستنده‌ی لیزر روی یک شفت و یک گیرنده روی شفت دیگر نصب می‌شود و دستگاه با چرخاندن شفت‌ها، جابه‌جایی و زاویه‌ی افقی و عمودی را محاسبه می‌کند. حتی با چرخش کمتر از یک دور کامل (در بعضی سیستم‌ها تا حدود ۴۰ درجه) هم می‌توان اندازه‌گیری کرد، که در مکان‌های تنگ بسیار مفید است.
دستگاه مقدار شیم و جابه‌جایی لازم را مستقیماً نشان می‌دهد و این روش دقیق‌تر و سریع‌تر از ساعت اندیکاتور است، هرچند به دستگاه و آموزش نیاز دارد.

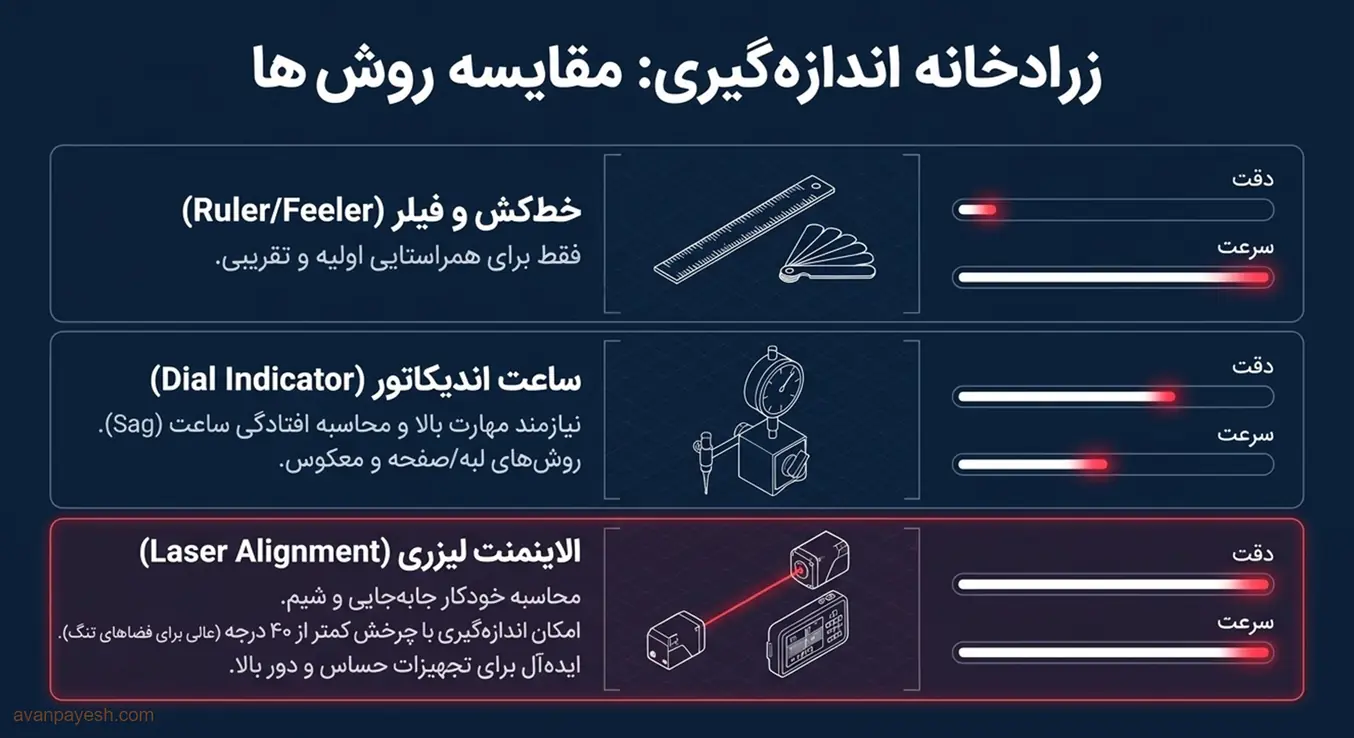

| روش | دقت | سرعت | مناسب برای |
|---|---|---|---|
| خط‌کش و فیلر | پایین | بالا | هم‌راستایی اولیه |
| ساعت اندیکاتور | متوسط تا خوب | متوسط | کارگاه‌هایی با ابزار ساده |
| لیزری | بالا | بالا | تجهیزات حساس و دور بالا |

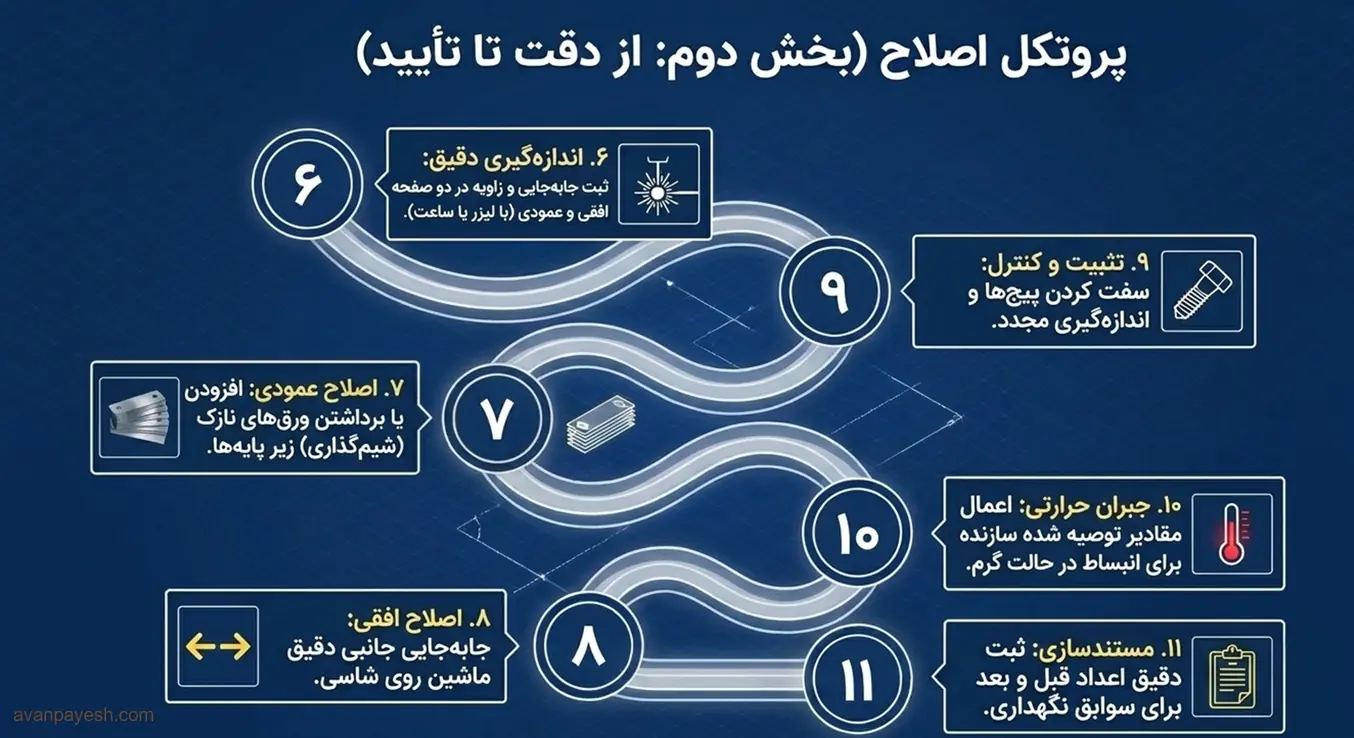

مراحل اصلاح ناهمراستایی
ترتیب کار اهمیت زیادی دارد. اگر مرحله‌های آماده‌سازی را رد کنید، دقیق‌ترین دستگاه هم عدد قابل‌اعتمادی نمی‌دهد.

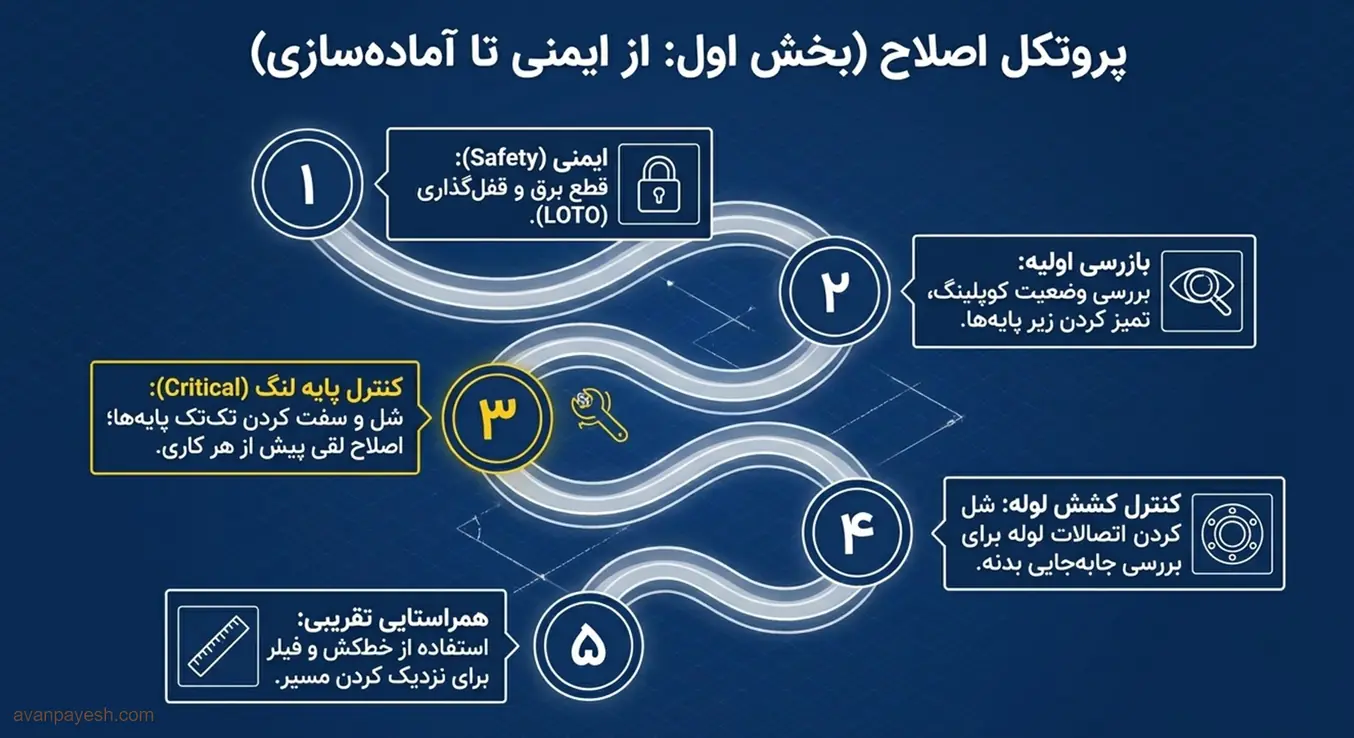

- ایمنی: برق را قطع و قفل‌گذاری کنید.
- بازرسی اولیه: وضعیت کوپلینگ، پایه‌ها و اتصال لوله‌ها را ببینید و زیر پایه‌ها را تمیز کنید.
- کنترل پایه‌ی لنگ: هر پایه را جدا شل و سفت کنید و تغییر را بخوانید؛ اگر زیاد بود، اول آن را رفع کنید.
- کنترل کشش لوله: با شل کردن اتصال لوله ببینید ماشین جابه‌جا می‌شود یا نه.
- هم‌راستایی تقریبی: با خط‌کش و فیلر مسیر را نزدیک کنید.
- اندازه‌گیری دقیق: با ساعت یا لیزر جابه‌جایی و زاویه را در دو صفحه ثبت کنید.
- اصلاح عمودی: با شیم‌گذاری (افزودن یا برداشتن ورق‌های نازک زیر پایه) اصلاح کنید.
- اصلاح افقی: با جابه‌جایی جانبی ماشین اصلاح کنید.
- سفت کردن و اندازه‌گیری مجدد: پس از سفت کردن پیچ‌ها دوباره اندازه بگیرید.
- جبران انبساط حرارتی: اگر ماشین گرم کار می‌کند، مقدار توصیه‌ی سازنده را در نظر بگیرید.
- گزارش و ثبت: اعداد قبل و بعد را برای مقایسه‌ی آینده ثبت کنید.
تلورانس چقدر باشد؟
عدد ثابتی برای همه‌ی ماشین‌ها وجود ندارد. تلورانس قابل‌قبول به دور ماشین، نوع کوپلینگ و توصیه‌ی سازنده بستگی دارد: هر چه دور بالاتر باشد، تلورانس سخت‌گیرانه‌تر است. بنابراین به‌جای حفظ یک عدد کلی، جدول سازنده‌ی کوپلینگ و دستورالعمل تجهیز را مبنا قرار دهید.

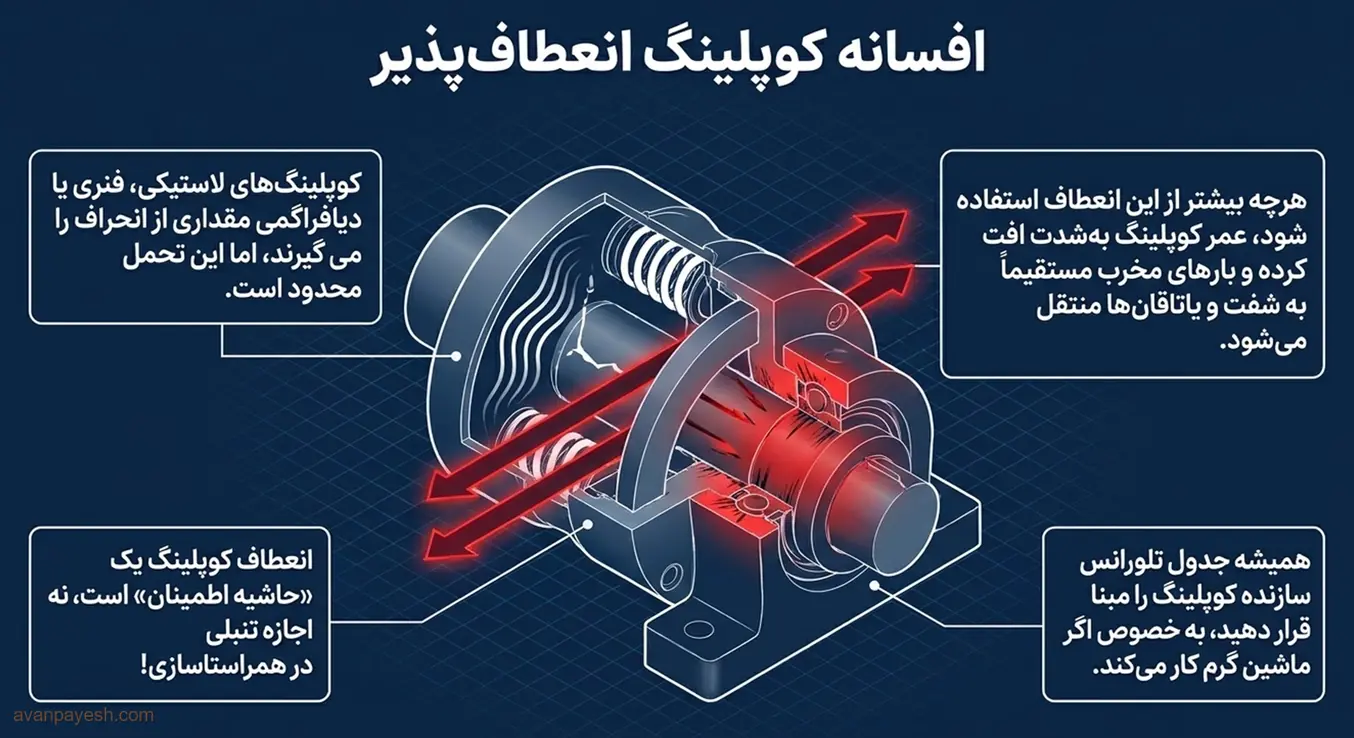

یادتان باشد کوپلینگ‌های انعطاف‌پذیر اجازه می‌دهند ماشین بدون خرابی فوری کار کند، ولی این به معنای «نیازی به اصلاح نیست» نیست؛ آن کوپلینگ در حال تحمل بارهایی است که به یاتاقان‌ها منتقل می‌شود.
کوپلینگ‌های مختلف، تحمل‌های متفاوت
همه‌ی کوپلینگ‌ها یک‌جور با این انحراف کنار نمی‌آیند. کوپلینگ‌های صلب هیچ انحرافی را تحمل نمی‌کنند و هر خطایی را مستقیماً به شفت و یاتاقان منتقل می‌کنند. کوپلینگ‌های انعطاف‌پذیر (لاستیکی، فنری، دیافراگمی و چنداسکی) مقداری از آن را می‌گیرند، اما این تحمل محدود است و هر چه بیشتر از آن استفاده شود، عمر کوپلینگ کمتر می‌شود.
در واقع انعطاف کوپلینگ یک حاشیه‌ی اطمینان است، نه اجازه‌ی تنبلی. وقتی کوپلینگ جدیدی انتخاب می‌کنید، جدول تلورانس سازنده را بخوانید و بدانید اگر ماشین گرم کار می‌کند یا لوله‌ی متصل دارد، از همان ابتدا چه مقدار از این تحمل مصرف می‌شود. این نگاه به شما کمک می‌کند هم کوپلینگ مناسب انتخاب کنید و هم زمان درستی برای اصلاح پیش‌بینی کنید.

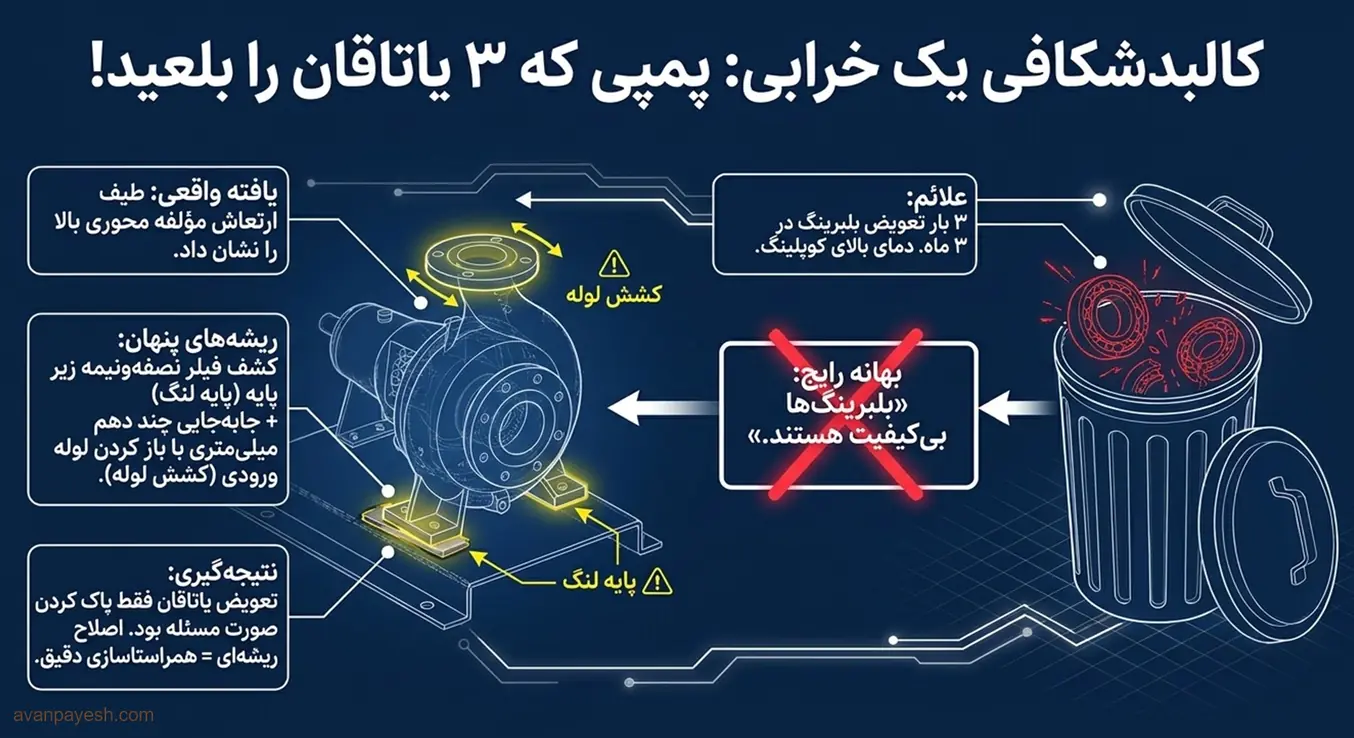

یک سناریوی فرضی؛ وقتی یاتاقان سه بار عوض شد
فرض کنید یک پمپ در سه ماه سه بار بلبرینگ تعویض کرده است. هر بار علت را «بلبرینگ بی‌کیفیت» نوشته‌اند. این‌بار شما قبل از تعویض، ارتعاش را اندازه می‌گیرید و می‌بینید مؤلفه‌ی محوری بالاست و دمای کوپلینگ هم از حالت عادی بیشتر است.
در بازرسی، زیر یکی از پایه‌ها فیلر نصف‌ونیمه‌ای پیدا می‌کنید و با جدا کردن لوله ورودی، ماشین چند دهم میلی‌متر جابه‌جا می‌شود؛ یعنی هم پایه‌ی لنگ دارید و هم کشش لوله. پس از رفع این دو و هم‌راستایی دقیق، بلبرینگ جدید بدون مشکل کار می‌کند.
نکته‌ی اصلی این است که ریشه‌ی خرابی تکراری، ناهمراستایی بود و تعویض بلبرینگ فقط علامت را موقتاً پاک می‌کرد. برای مرور خرابی یاتاقان‌ها علل خراب شدن بلبرینگ را ببینید.

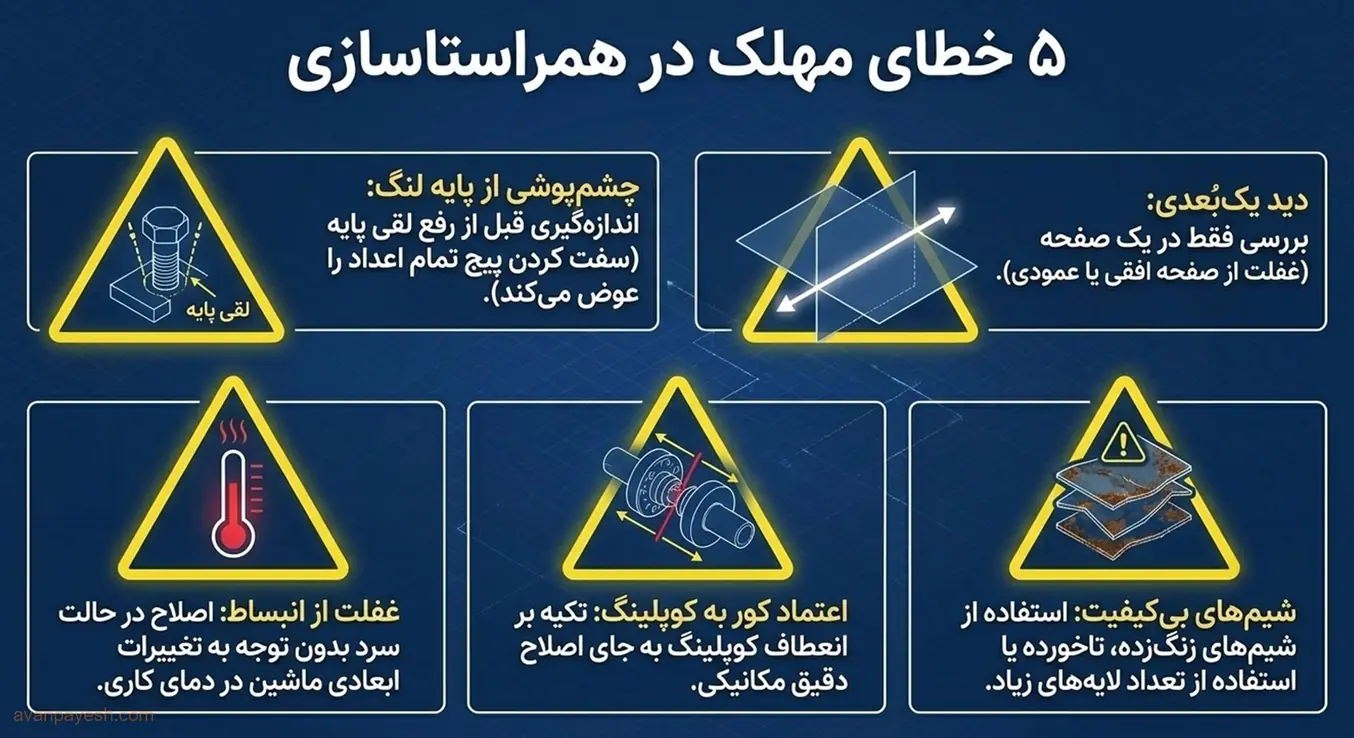

اشتباه‌های رایج در اصلاح ناهمراستایی
اندازه‌گیری قبل از رفع پایه‌ی لنگ. در این حالت، هر عددی که می‌گیرید با سفت کردن پیچ‌ها تغییر می‌کند.
فقط یک صفحه را بررسی کردن. ماشین باید در هر دو صفحه‌ی افقی و عمودی بررسی شود.
اصلاح در حالت سرد بدون توجه به انبساط. ماشینی که گرم کار می‌کند، ممکن است بعد از گرم شدن ناهمراستا شود.
تکیه بر کوپلینگ انعطاف‌پذیر. انعطاف کوپلینگ جایگزین اصلاح دقیق نیست.
نادیده گرفتن شیم‌های بی‌کیفیت. شیم زنگ‌زده، تاخورده یا چندلایه‌ی زیاد، سفتی پایه را کم می‌کند و می‌تواند باعث جابه‌جایی بعدی شود.

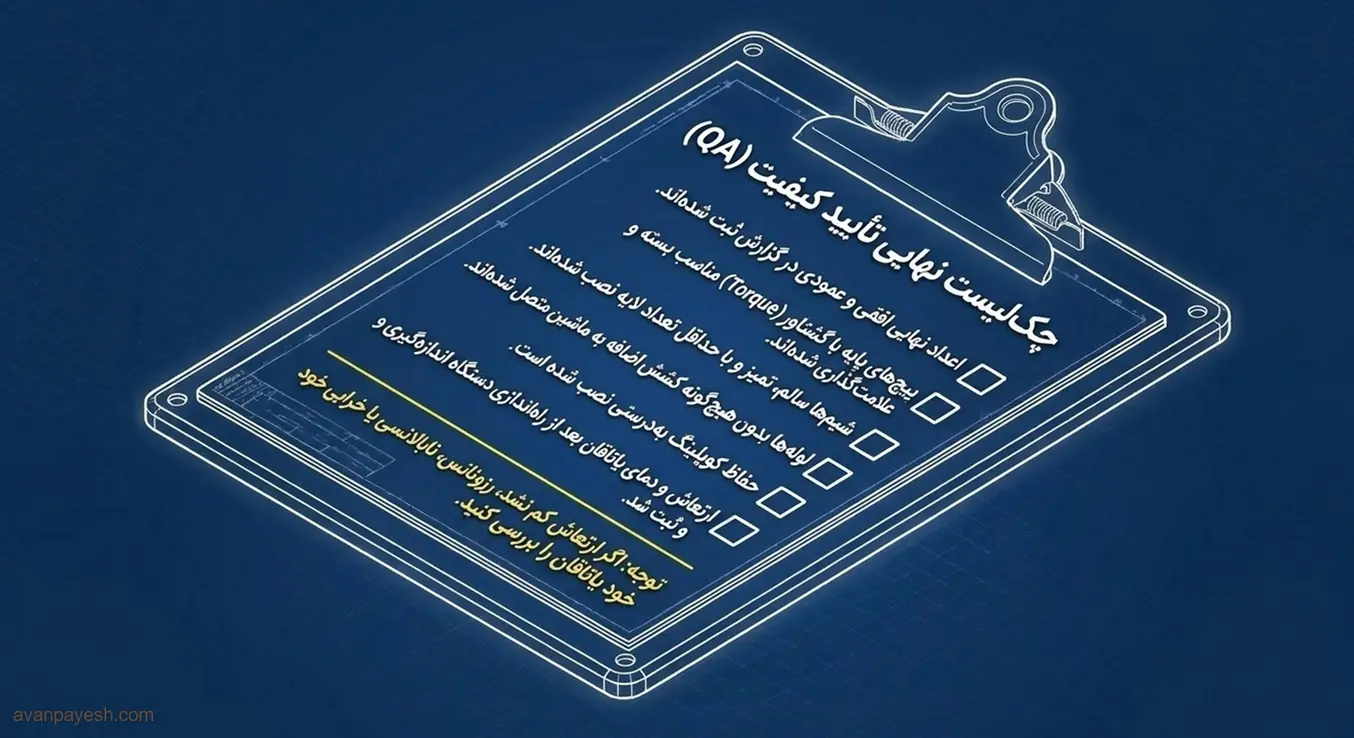

چک‌لیست بعد از اصلاح ناهمراستایی
- اعداد نهایی افقی و عمودی در گزارش ثبت شده‌اند
- پیچ‌های پایه با گشتاور مناسب بسته و علامت‌گذاری شده‌اند
- شیم‌ها سالم، تمیز و با حداقل تعداد لایه نصب شده‌اند
- لوله‌ها بدون کشش اضافه به ماشین وصل شده‌اند
- حفاظ کوپلینگ نصب شده است
- ارتعاش و دمای یاتاقان بعد از راه‌اندازی اندازه‌گیری و ثبت شده است
- تاریخ اصلاح و پیشنهاد بازرسی بعدی یادداشت شده است
اگر ارتعاش بعد از اصلاح کم نشد، پیش از تکرار کار، بررسی کنید که علت دیگری مثل رزونانس، نابالانسی یا عیب یاتاقان هم وجود نداشته باشد؛ برای مرور آن‌ها به ارتعاشات ناشی از رزونانس و عیب‌یابی فن سر بزنید.
