بالانس فن چیست و چرا اهمیت دارد؟ راهنمای جامع تعادل تجهیزات صنعتی

در صنایع مدرن امروز، تجهیزات دوار  قلب تپنده خطوط تولید هستند و هرگونه اختلال در عملکرد آن‌ها می‌تواند کل زنجیره تولید را متوقف کند. یکی از رایج‌ترین چالش‌هایی که مهندسان و تکنسین‌های نگهداری و تعمیرات با آن مواجه هستند، پدیده عدم تعادل جرمی و آیرودینامیکی در پروانه‌هاست. فرآیند اصولی بالانس فن به عنوان یک راهکار حیاتی برای حذف ارتعاشات مخرب، افزایش بهره‌وری و جلوگیری از خرابی‌های زودهنگام شناخته می‌شود. در این مقاله جامع، به بررسی دقیق مفاهیم، روش‌ها، استانداردها و پیامدهای نابالانسی در پروانه‌های صنعتی خواهیم پرداخت تا اهمیت این فرآیند فنی بیش از پیش روشن شود.

فیزیک بالانس: بررسی مرکز جرم و تأثیر آن بر چرخش پروانه فن

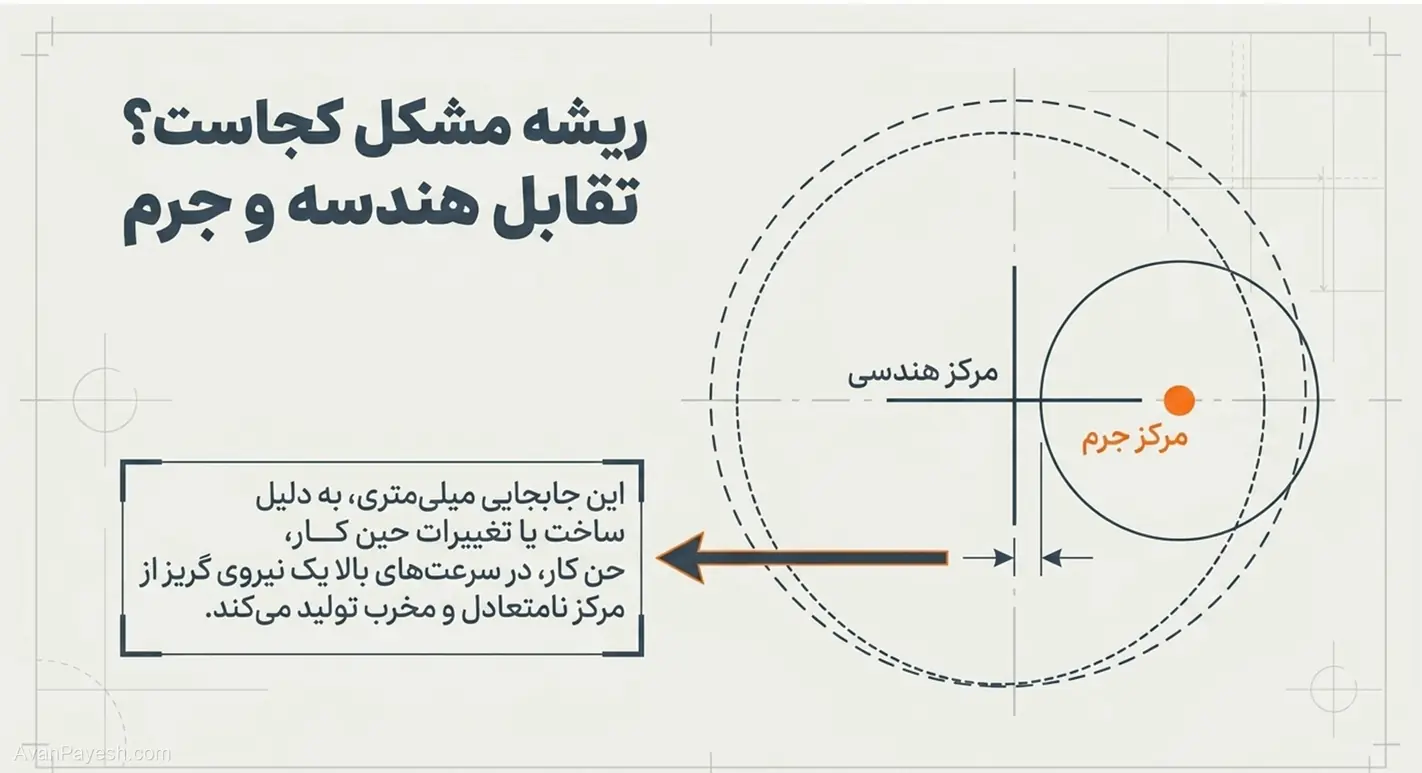

درک عمیق پدیده بالانس نیازمند آشنایی با قوانین فیزیکی حاکم بر اجسام در حال چرخش است. هر پروانه فن دارای یک مرکز هندسی و یک مرکز جرم است. در شرایط ایده‌آل و طراحی بی‌نقص، این دو نقطه دقیقاً بر یکدیگر منطبق هستند. با این حال، به دلیل خطاهای ساخت، توزیع نامناسب مواد اولیه یا تغییرات حین کار، مرکز جرم از محور دوران فاصله می‌گیرد. این جابجایی کوچک باعث ایجاد نیروی گریز از مرکز نامتعادل در هنگام چرخش با سرعت بالا می‌شود.

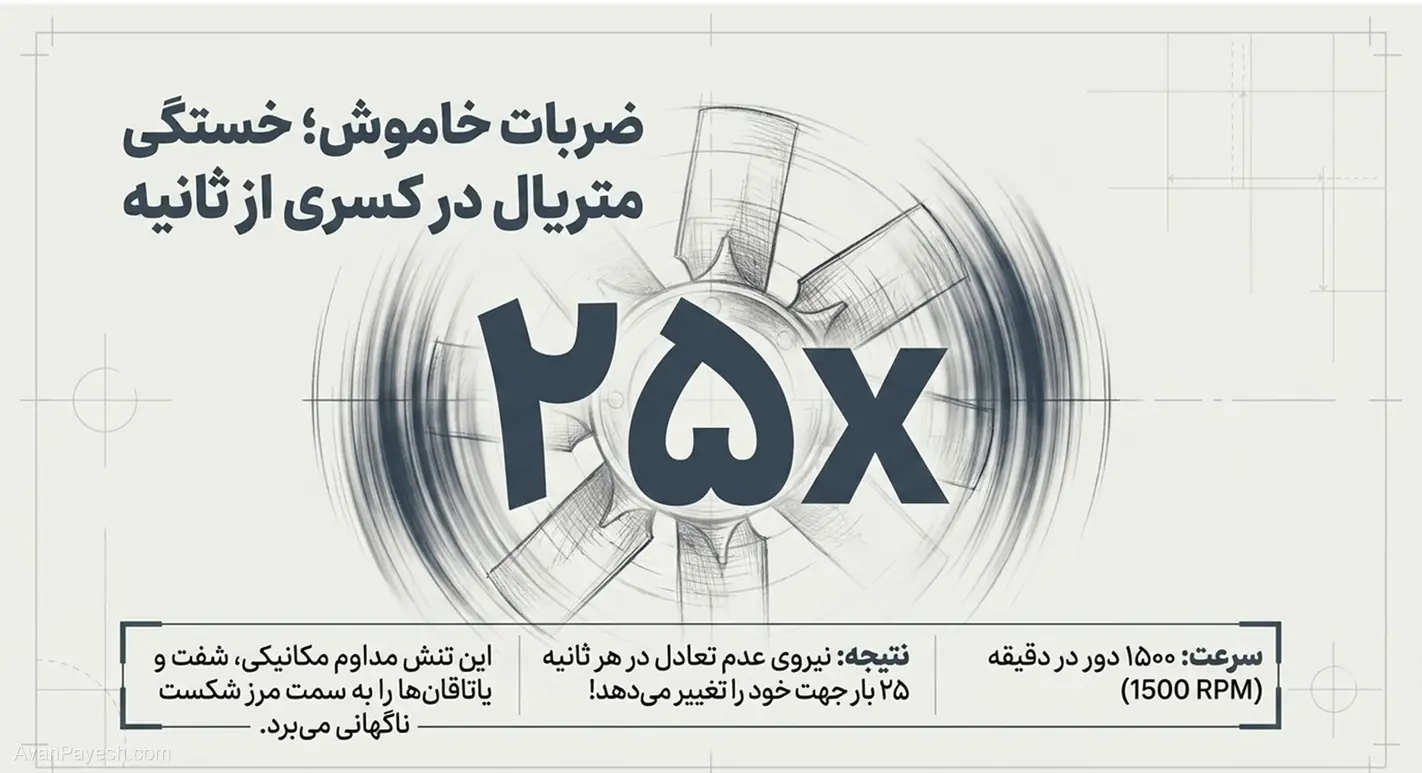

این نیروهای متغیر با هر دور گردش پروانه، تنش‌های مکانیکی شدیدی را به شفت و یاتاقان‌ها وارد می‌کنند. برای مثال، اگر یک پروانه صنعتی با سرعت ۱۵۰۰ دور در دقیقه بچرخد، نیروی عدم تعادل در هر ثانیه ۲۵ بار جهت خود را تغییر می‌دهد که این امر منجر به خستگی متریال و بروز ارتعاشات شدید می‌شود. در مجموعه آوان پایش، مهندسان ما با استفاده از تجهیزات دقیق اندازه‌گیری، جابجایی‌های مرکز جرم را شناسایی کرده و با اصلاح وزنی، سیستم را به حالت پایدار بازمی‌گردانند. شما می‌توانید برای کسب اطلاعات بیشتر درباره ریشه‌های این پدیده، مقاله تخصصی ما درباره شناخت ریشه‌ای نابالانسی در تجهیزات چرخشی را مطالعه کنید.

تفاوت بالانس استاتیکی و دینامیکی: چه زمانی به کدام روش نیاز داریم؟

انتخاب روش مناسب برای اصلاح تعادل پروانه‌ها بستگی مستقیمی به هندسه و ابعاد تجهیز دارد. به طور کلی، دو روش اصلی برای این منظور وجود دارد: بالانس استاتیکی (Static) و بالانس دینامیکی (Dynamic). شناخت تفاوت این دو روش برای تکنسین‌های تعمیرات از اهمیت بالایی برخوردار است زیرا استفاده از روش اشتباه نه تنها مشکل را حل نمی‌کند، بلکه می‌تواند ارتعاشات را تشدید کند.

در بالانس استاتیکی، پروانه تنها در حالت سکون بررسی می‌شود و سنگین‌ترین نقطه آن به سمت پایین قرار می‌گیرد. این روش معمولاً برای فن‌های بسیار باریک یا کم‌عرض (دیسکی شکل) کاربرد دارد. در مقابل، بالانس دینامیکی برای فن‌های عریض و صنعتی که در سرعت‌های بالا کار می‌کنند، الزامی است. در این حالت، عدم تعادل ممکن است در صفحات مختلف پروانه وجود داشته باشد و تنها با دستگاه‌های سنسوریک در حال چرخش قابل تشخیص و اصلاح است. برای آشنایی بیشتر با دسته‌بندی‌های مختلف این پدیده، پیشنهاد می‌کنیم نگاهی به صفحه بررسی گونه‌های مختلف عدم تعادل جرمی و آیرودینامیکی بیندازید.

تأثیر مستقیم لرزش بر قطعات جانبی: بررسی خرابی یاتاقان‌ها، کوپلینگ‌ها و شفت

لرزش و ارتعاشات ناشی از عدم تعادل، تنها یک صدای آزاردهنده در محیط کارگاه نیست؛ بلکه مظهر اتلاف انرژی و تخریب تدریجی قطعات مکانیکی است. هنگامی که یک فن دچار عدم تعادل است، انرژی مکانیکی تولید شده به صورت امواج ارتعاشی به تمام اجزای پیرامونی منتقل می‌شود. یاتاقان‌ها (برینگ‌ها) اولین قطعاتی هستند که بیشترین آسیب راتحمل می‌کنند. بارگذاری‌های شعاعی و محوری نامتعارف باعث پوسته‌پوسته شدن رینگ‌ها و ساچمه‌های یاتاقان می‌شوند.

علاوه بر یاتاقان‌ها، شفت فن تحت تنش‌های برشی مداوم قرار می‌گیرد که در بلندمدت منجر به خستگی فلز و شکست ناگهانی شفت خواهد شد. کوپلینگ‌ها، تسمه‌ها و حتی پوسته‌ی حلزونی فن نیز از این آسیب‌ها در امان نیستند. شناخت دقیق این مکانیزم‌های تخریب به تیم‌های صنعتی کمک می‌کند تا پیش از وقوع فاجعه، اقدامات اصلاحی لازم را انجام دهند. برای تحلیل دقیق‌تر این پدیده‌ها، مطالعه مقاله دلایل اصلی ایجاد لرزش در فن‌های صنعتی و راهکارهای رفع آن بسیار راهگشا خواهد بود.

تأثیر آلودگی محیطی: چرا در فن‌های صنعتی بالانس زودتر از دست می‌رود؟

محیط‌های صنعتی غالباً با چالش‌هایی نظیر گرد و غبار، بخارهای روغنی، ذرات معلق شیمیایی و مواد چسبنده سر و کار دارند. هنگامی که این فن‌ها در چنین محیط‌هایی کار می‌کنند، آلاینده‌ها به مرور زمان روی تیغه‌های پروانه رسوب می‌کنند. نکته حیاتی اینجاست که این رسوبات به ندرت به صورت کاملاً یکنواخت روی تمام پره‌ها پخش می‌شوند. تجمع مواد در یک بخش از پروانه، جرم آن قسمت را افزایش داده و تعادل اولیه سیستم را به هم می‌زند.

در صنایع سیمان، فولاد، پتروشیمی و کارخانجات چوب، این پدیده بسیار شایع است. تکنسین‌های نگهداری باید بدانند که حتی پوسته‌پوسته شدن رنگ یا خوردگی و سایش ناشی از مواد ساینده نیز می‌تواند باعث تغییر وزن موضعی تیغه‌ها شود. بنابراین، بازرسی‌های چشمی دوره‌ای و تمیزکاری منظم پروانه‌ها پیش از انجام هرگونه عملیات اصلاحی الزامی است.

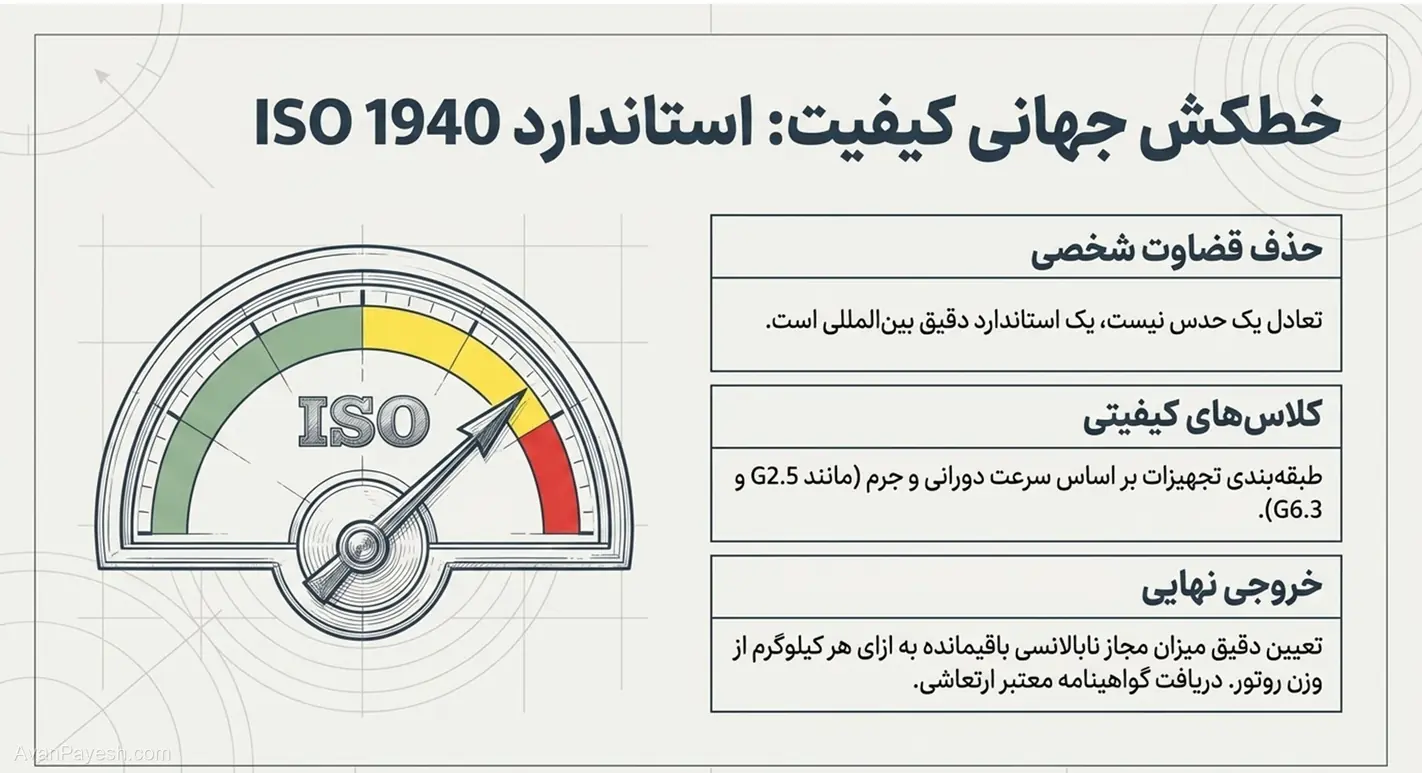

استانداردهای بین‌المللی ارتعاش: معرفی استانداردهای مرجع (مانند ISO 1940) برای درجه‌بندی کیفیت بالانس

برای اینکه مشخص شود یک تجهیز چرخشی تا چه حد به تعادل رسیده و آیا استانداردهای لازم را دارد یا خیر، نمی‌توان به قضاوت‌های شخصی تکیه کرد. مهندسان از استانداردهای بین‌المللی مدون، به ویژه استاندارد ISO 1940، استفاده می‌کنند. این استاندارد کیفیت بالانس را برای انواع مختلف روتورها با در نظر گرفتن سرعت دورانی و جرم قطعه تعریف می‌کند.

کلاس‌های کیفیتی متفاوتی در این استاندارد تعریف شده‌اند (مانند G2.5, G6.3 و غیره) که نشان‌دهنده میزان مجاز نابالانسی باقیمانده به ازای هر کیلوگرم وزن روتور در واحد سرعت است. با استفاده از خدمات تخصصی آوان پایش در زمینه بالانس فن، آنالیز ارتعاشات و فروش دستگاه بالانس، صنایع می‌توانند اطمینان حاصل کنند که تجهیزاتشان دقیقا مطابق با سخت‌گیرانه‌ترین استانداردهای روز دنیا تنظیم شده‌اند و گواهی‌نامه‌های معتبر ارتعاشی را دریافت نمایند.

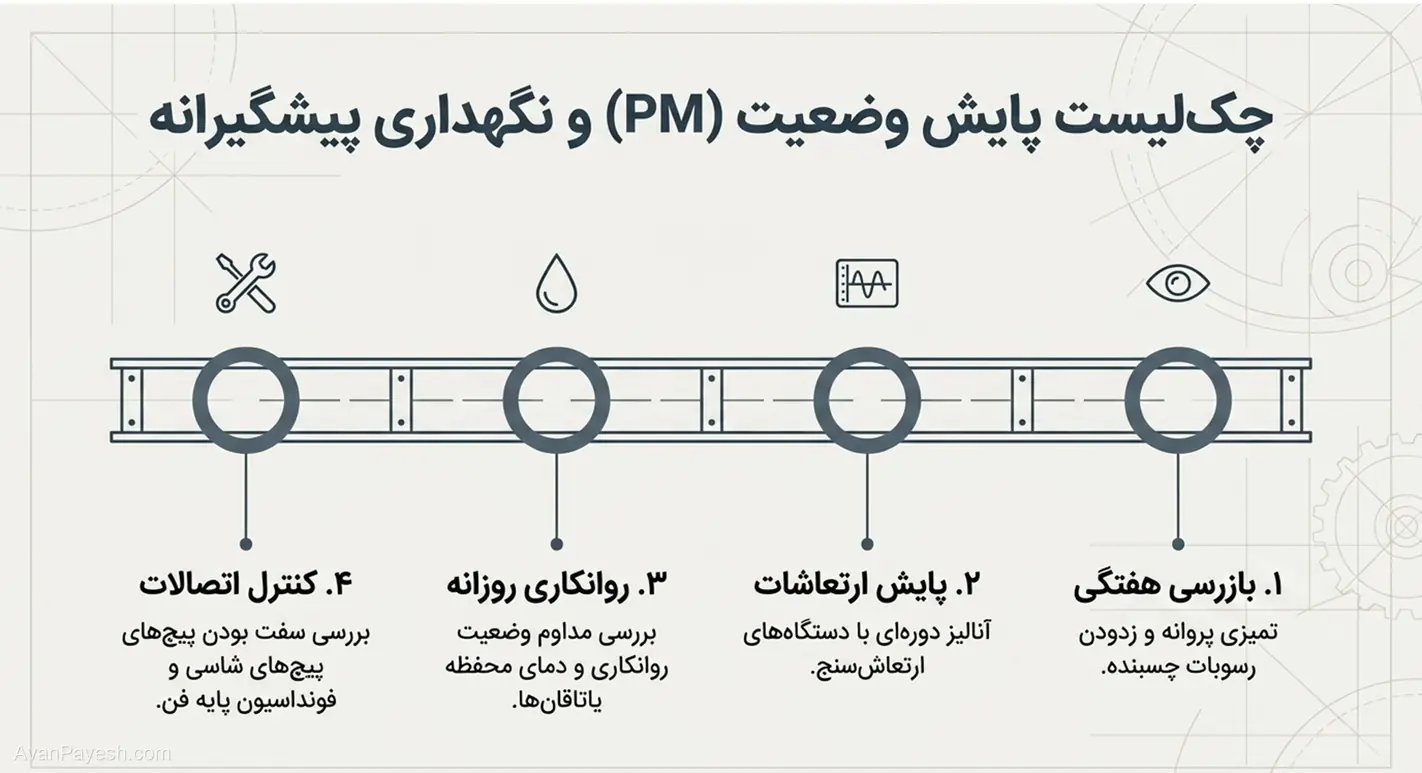

چک‌لیست نگهداری پیشگیرانه: راهکارهایی برای جلوگیری از برهم خوردن بالانس فن

اجرای یک برنامه نگهداری پیشگیرانه (PM) مدون می‌تواند هزینه‌های تعمیرات اضطراری را به طور چشمگیری کاهش دهد. داشتن یک چک‌لیست عملیاتی برای پایش سلامت فن‌ها، کلید پایداری خطوط تولید است. در ادامه یک جدول مقایسه‌ای برای درک بهتر تفاوت‌های عملکردی آورده شده است:

اجزای اصلی چک‌لیست پیشگیرانه شامل موارد زیر است:

• بازرسی هفتگی وضعیت تمیزی پروانه‌ها و زدودن رسوبات احتمالی.
• پایش دوره‌ای ارتعاشات با استفاده از دستگاه‌های Vibration Analyzer.
• بررسی وضعیت روانکاری و دمای یاتاقان‌ها به صورت روزانه.
• کنترل سفت بودن پیچ‌های اتصال شاسی و پایه فن.

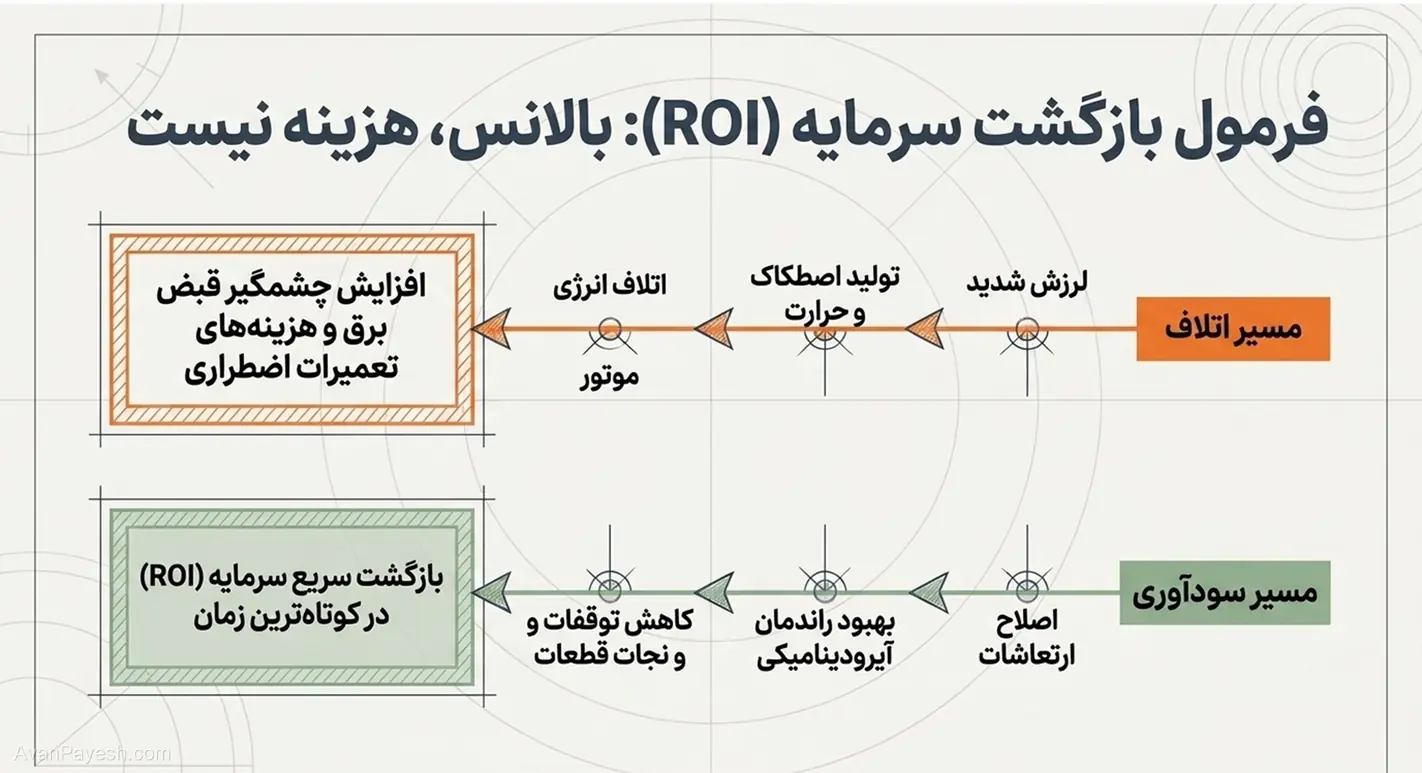

هزینه‌فایده (ROI): محاسبه میزان صرفه‌جویی انرژی با بالانس بودن فن

بسیاری از مدیران خرید و مالی، هزینه‌های مربوط به خدمات پایش و بالانس را به عنوان هزینه اضافی تلقی می‌کنند؛ در حالی که این کار در واقع یک سرمایه‌گذاری پربازده است. لرزش ناشی از عدم تعادل فن، بخشی از انرژی الکتریکی دریافتی موتور را به انرژی مکانیکی هرز، حرارت و امواج صوتی تبدیل می‌کند. این تلفات انرژی به مرور زمان قبض‌های برق سنگینی را به واحدهای صنعتی تحمیل می‌کند.

با انجام منظم فرآیند بالانس فن، راندمان آیرودینامیکی سیستم بهبود یافته و توان مصرفی موتور به مقدار استاندارد بازمی‌گردد. کاهش توقفات اضطراری، افزایش طول عمر قطعات گران‌قیمت مانند الکتروموتور و یاتاقان‌ها، و کاهش هزینه‌های پرسنلی تعمیرات، نرخ بازگشت سرمایه (ROI) این خدمات را در کوتاه‌ترین زمان ممکن توجیه می‌کند.

اشتباهات رایج در بالانس کردن: چرا بالانس‌های غیرتخصصی باعث آسیب بیشتر می‌شوند؟

یکی از بزرگترین اشتباهات رایج در کارگاه‌های صنعتی، اقدام به بالانس دستی یا تجربی پروانه‌ها بدون استفاده از ابزارهای اندازه‌گیری دقیق است. برخی از افراد تصور می‌کنند با جوش دادن تکه‌ای فلز به صورت چشمی یا حدسی روی پره فن می‌توانند مشکل لرزش را حل کنند. این روش‌های غیرعلمی اغلب باعث ایجاد ممان اینرسی نامتقارن شده و شرایط را وخیم‌تر می‌کنند.

استفاده از تجهیزات پرتابل پیشرفته، سنسورهای پیزوالکتریک، و نرم‌افزارهای محاسبه زاویه و وزن اصلاحی، پیش‌شرط یک بالانس استاندارد است. شرکت آوان پایش با سال‌ها تجربه تخصصی در زمینه بالانس فن، آنالیز ارتعاشات و فروش دستگاه بالانس، آماده است تا با بهره‌گیری از دانش فنی روز و تجهیزات کالیبره‌شده، مشکلات ارتعاشی صنایع مختلف را به صورت ریشه‌ای و استاندارد برطرف نماید.

سوالات متداول (FAQ)

۱. علائم اصلی عدم بالانس فن صنعتی چیست؟

علائم اصلی شامل بروز لرزش‌های شدید در بدنه و شاسی فن، افزایش صدای کارکرد دستگاه، بالا رفتن دمای محفظه یاتاقان‌ها، و در موارد شدید، شل شدن پیچ‌های فونداسیون و ترک خوردن اتصالات جوشی است.

۲. چگونه بفهمیم فن ما نیاز به بالانس دارد؟

بهترین روش برای تشخیص، استفاده از آنالیزورهای ارتعاش (Vibration Analyzer) است. با اندازه‌گیری دامنه‌ی لرزش و مقایسه آن با استانداردهای مرجع نظیر ISO، می‌توان به طور دقیق مشخص کرد که آیا مقدار نابالانسی از حد مجاز فراتر رفته است یا خیر.

۳. آیا می‌توان بدون دستگاه بالانس، فن را بالانس کرد؟

خیر؛ بالانس دقیق و اصولی فن به هیچ وجه با روش‌های چشمی یا تجربی امکان‌پذیر نیست. برای تعیین دقیق میزان وزن اصلاحی و زاویه دقیق نصب آن، نیاز به تجهیزات سنسوریک، استروبوسکوپ و دستگاه‌های بالانسر پرتابل دیجیتال است.

۴. هزینه بالانس فن در محل چقدر است؟

هزینه این خدمات به عوامل مختلفی از جمله ابعاد و وزن پروانه، توان الکتروموتور، میزان دسترسی به فن، نیاز به دمونتاژ تجهیزات جانبی و میزان پیچیدگی عدم تعادل بستگی دارد و پس از کارشناسی اولیه تعیین می‌گردد.

۵. چرا با وجود بالانس بودن پروانه، فن هنوز لرزش دارد؟

عدم تعادل جرمی تنها یکی از دلایل ایجاد لرزش است. اگر پروانه کاملاً بالانس باشد اما فن همچنان لرزش داشته باشد، دلایل دیگری نظیر لقی مکانیکی، نابه‌محوری (Misalignment) شفت و کوپلینگ، خمش شفت، رزونانس سازه یا خرابی داخلی یاتاقان‌ها می‌تواند عامل اصلی باشد که نیاز به آنالیز تخصصی دارد.

نتیجه‌گیری و دعوت به اقدام

پدیده عدم تعادل در فن‌های صنعتی یک چالش اجتناب‌ناپذیر اما قابل کنترل است که در صورت بی‌توجهی می‌تواند خسارات مالی سنگین و توقفات ناخواسته در خطوط تولید ایجاد کند. شناخت اصول فیزیکی بالانس، بهره‌گیری از استانداردهای بین‌المللی و اجرای برنامه‌های نگهداری پیشگیرانه، گام‌های اساسی در جهت افزایش بهره‌وری تجهیزات هستند. اگر در مجموعه صنعتی خود با مشکلات ارتعاشی روبرو هستید یا نیاز به دریافت خدمات تخصصی دارید، همین امروز با کارشناسان ما در آوان پایش تماس بگیرید تا با ارائه راهکارهای مهندسی دقیق، پایداری و سلامت را به خطوط تولید شما بازگردانیم.
